Orifice taraudé hydraulique pour plaque embase

Des plaques à raccorder pour le montage de vannes peuvent être montées sur des vérins avec orifice taraudé hydraulique pour plaque embase.
Des plaques embases avec différents plans de pose peuvent être sélectionnées.

Le choix du plan de pose approprié dépend de la servo valve à monter et du débit volumétrique admissible.
Les recommandations pour le débit volumétrique admissible sont indiquées dans le tableau suivant.

Plan de pose	ISO	DIN	Qmax	Exemple

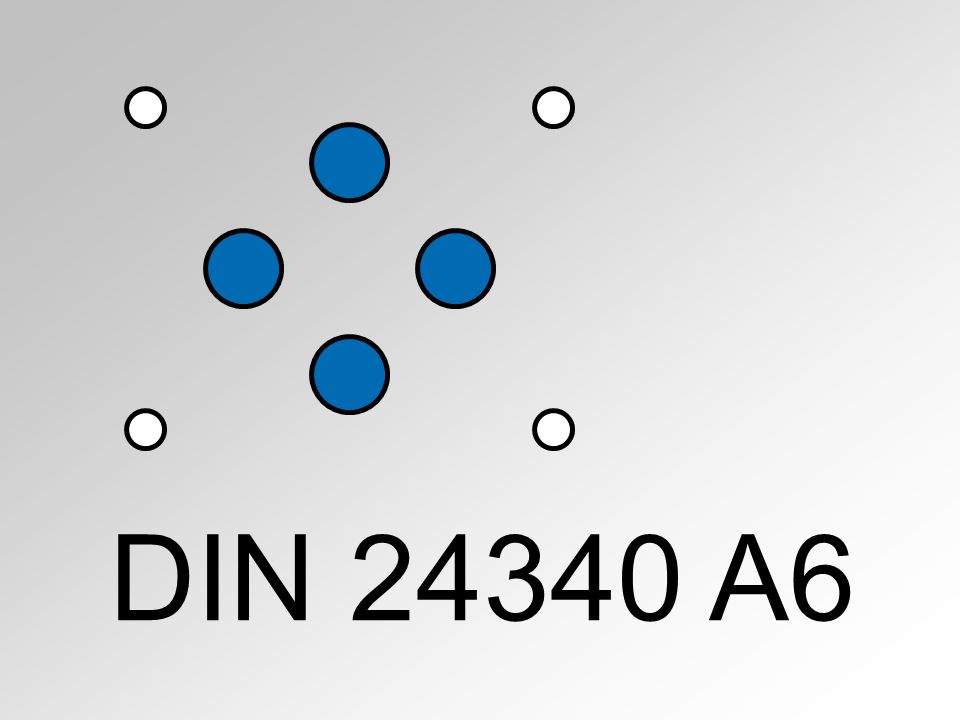

	ISO 4401-03	DIN 24340-A6	40 l/min	NG 6

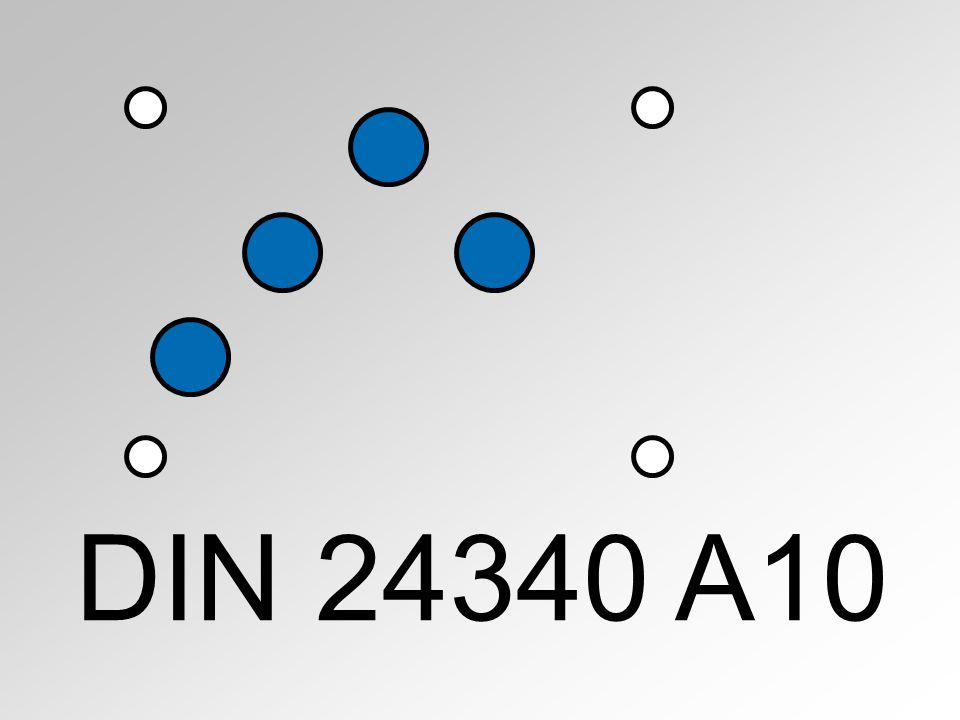

	ISO 4401-05	DIN 24340-A10	100 l/min	NG 10

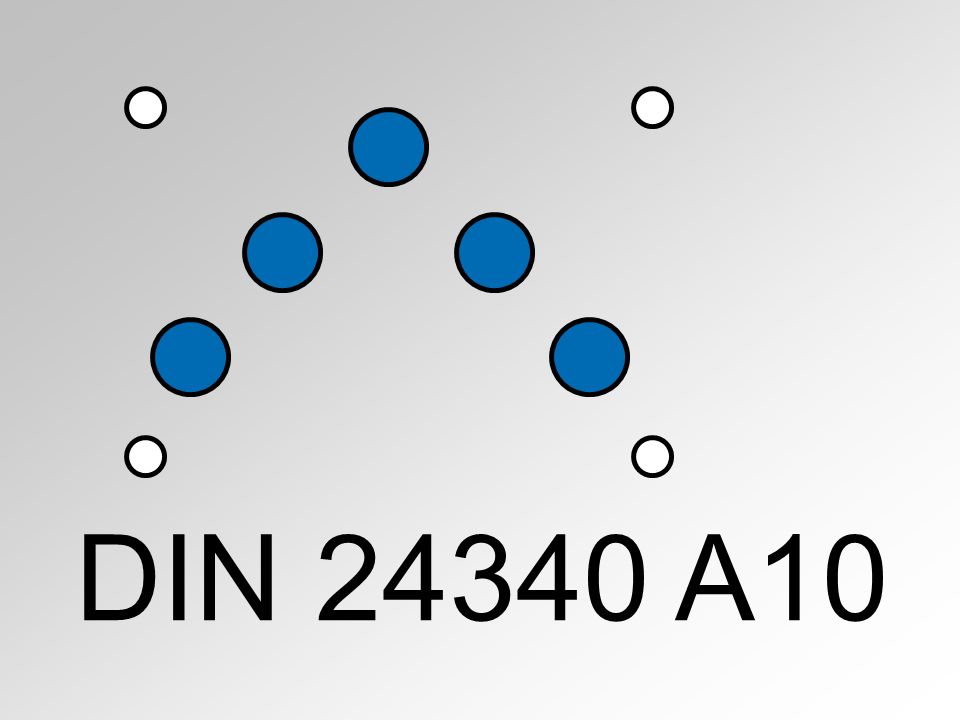

	ISO 4401-05 avec T2	DIN 24340-A10 avec T2	160 l/min	NG 10

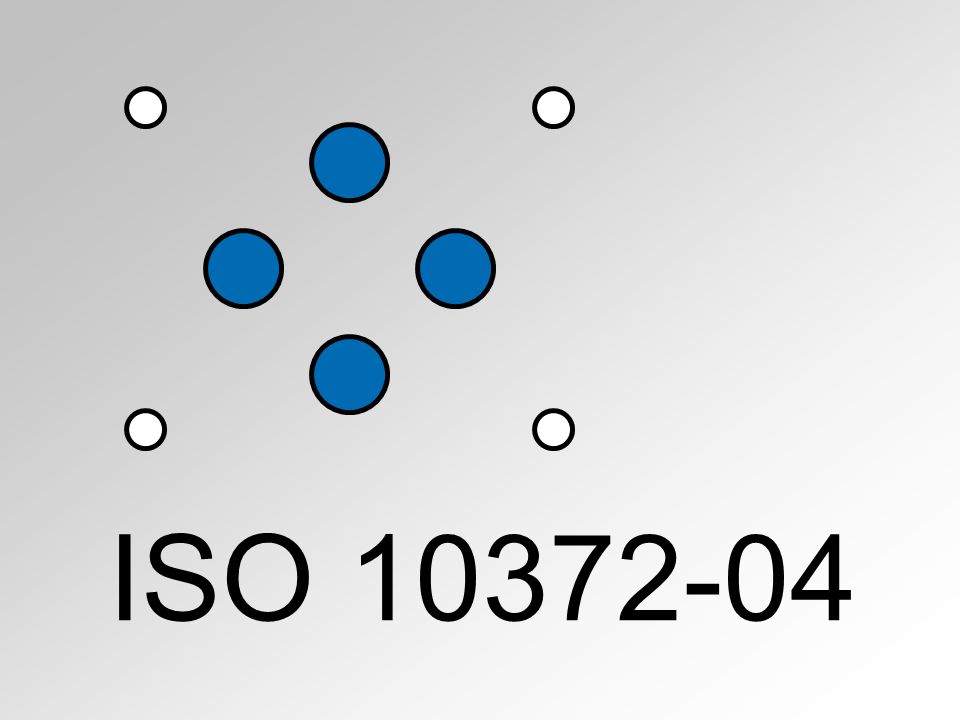

	ISO 10372-04	Moog 76	63 l/min	Moog 76

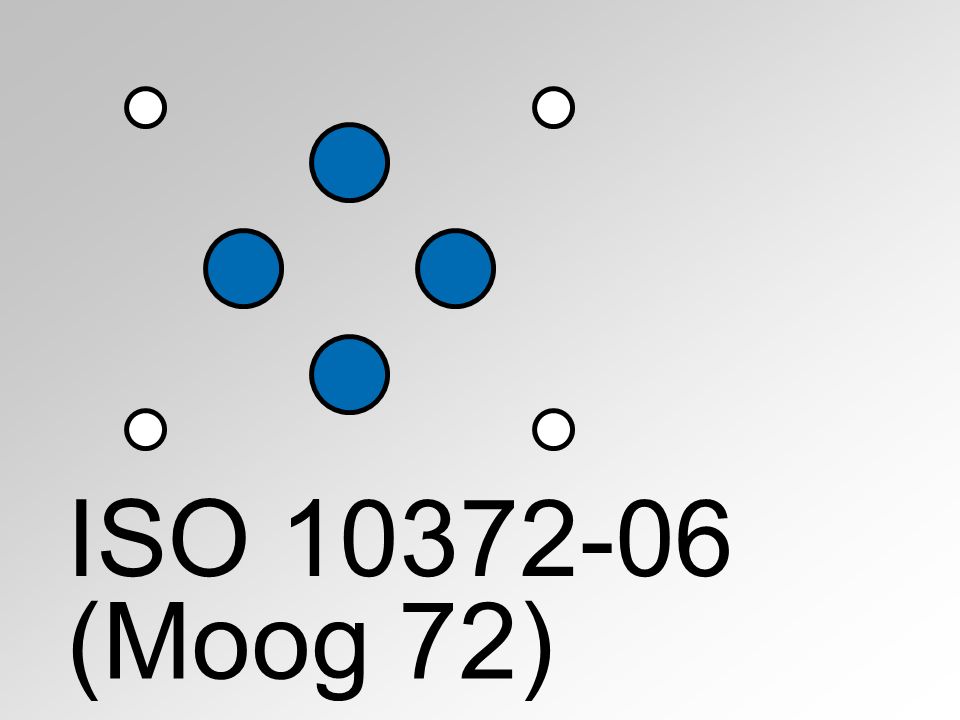

	ISO 10372-06	-	250 l/min	Moog 72

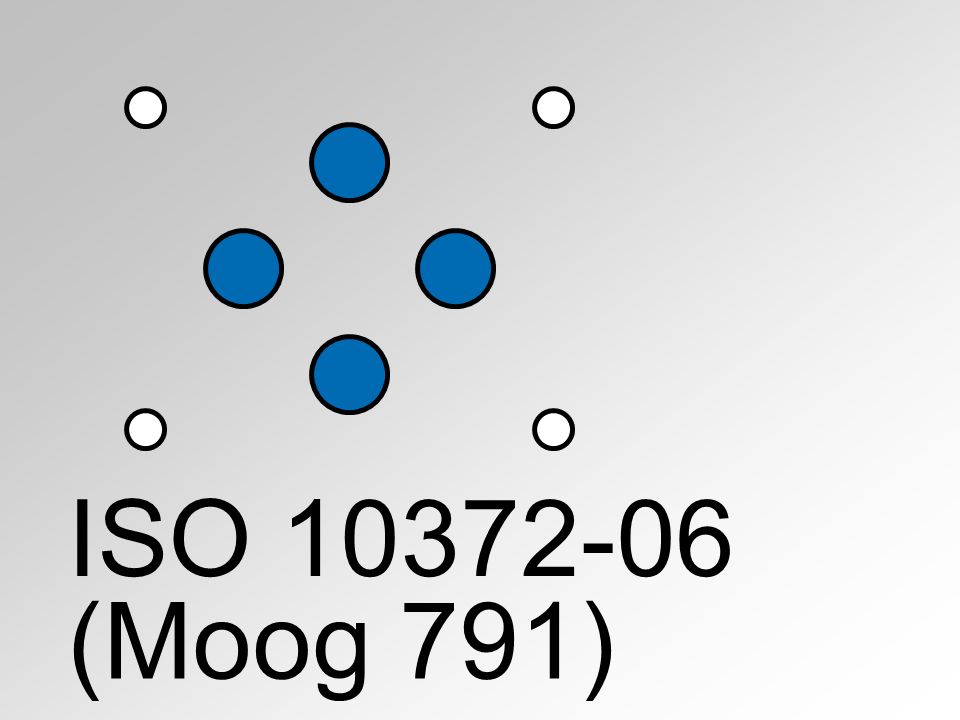

	ISO 10372-06	-	250 l/min	Moog 791
