Séries de vérins hydrauliques
Conception de vérins hydrauliques
La série est la mesure de la pression nominale du vérin hydraulique.

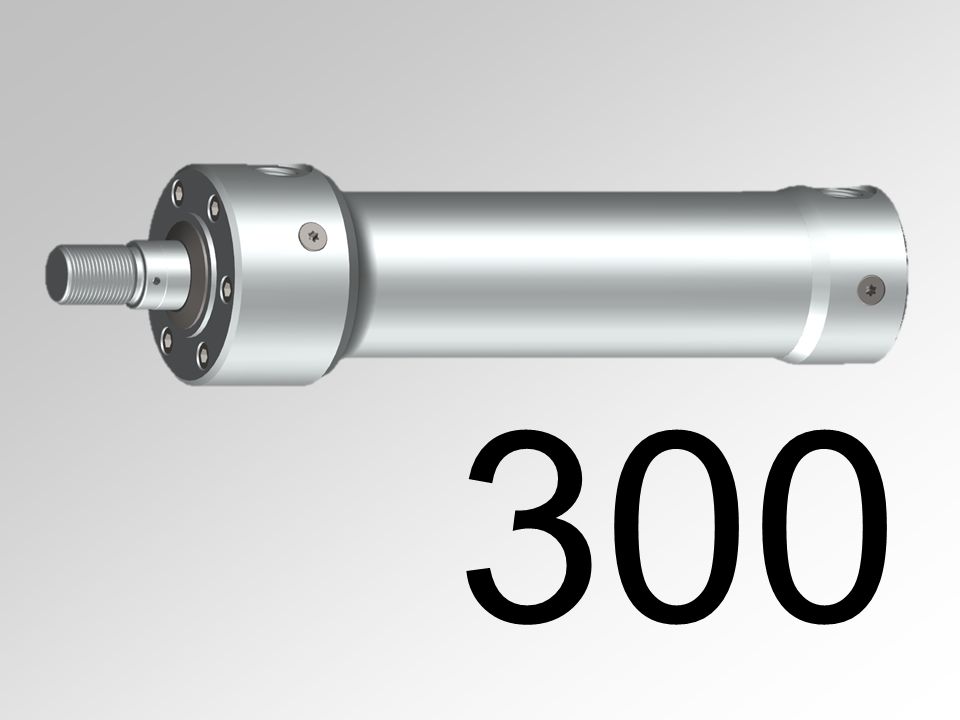

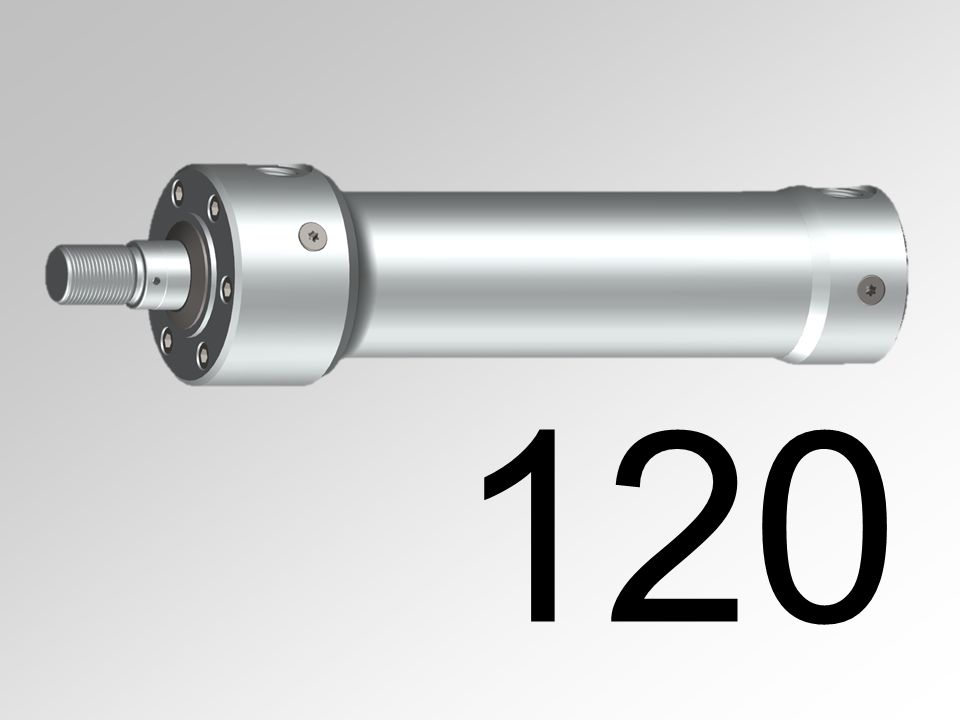

Les séries Standard Hänchen série 120 et série 300 se distinguent par une construction particulièrement compacte et peuvent ainsi particulièrement profiter de l'avantage de la densité de force.

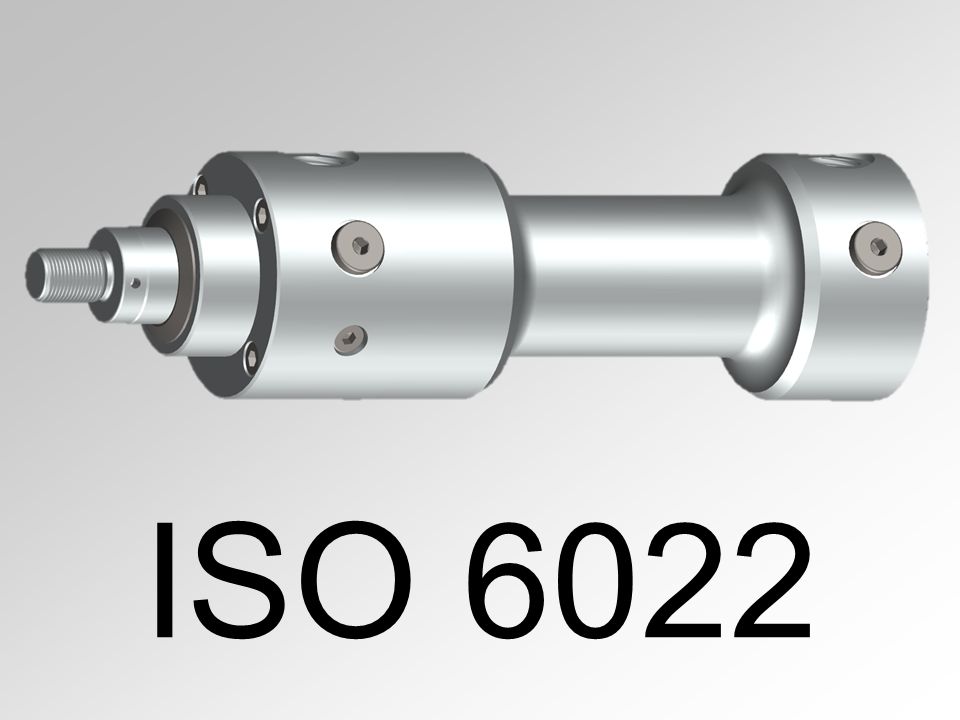

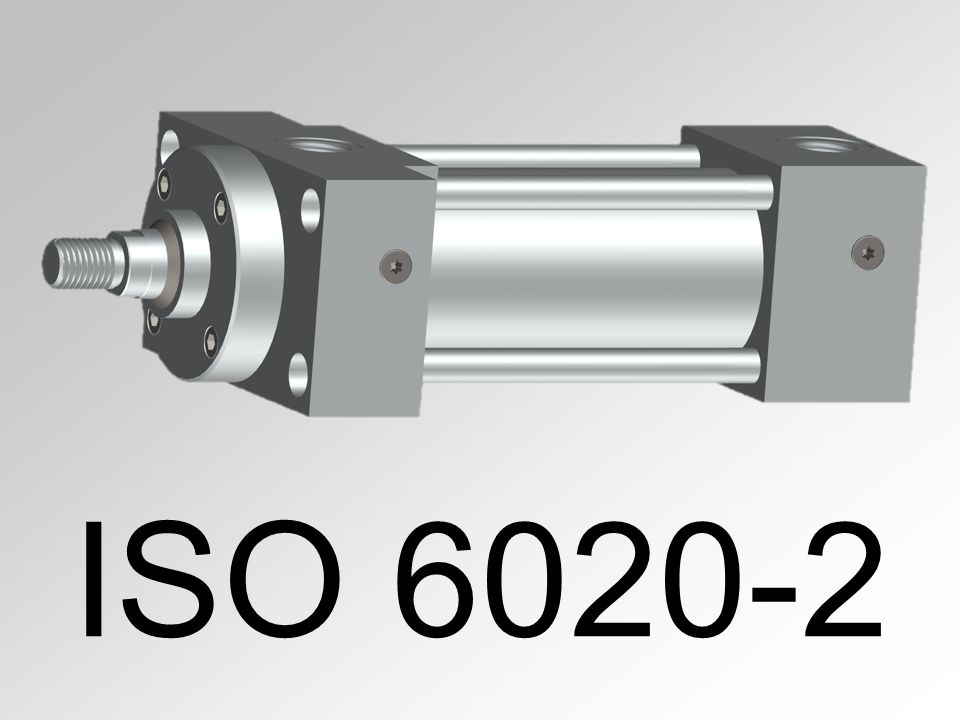

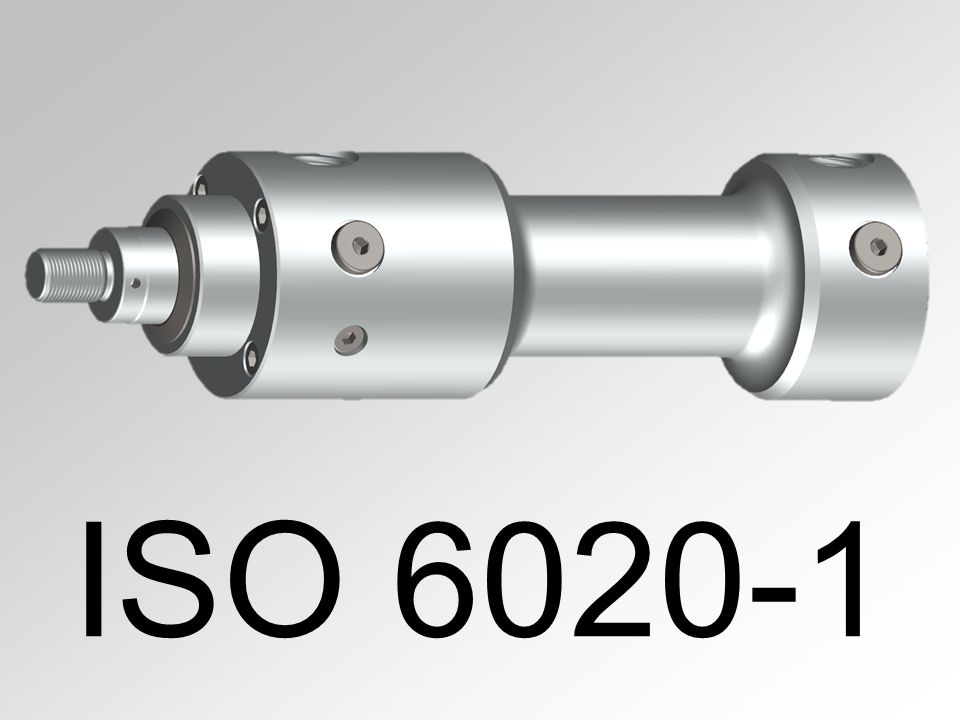

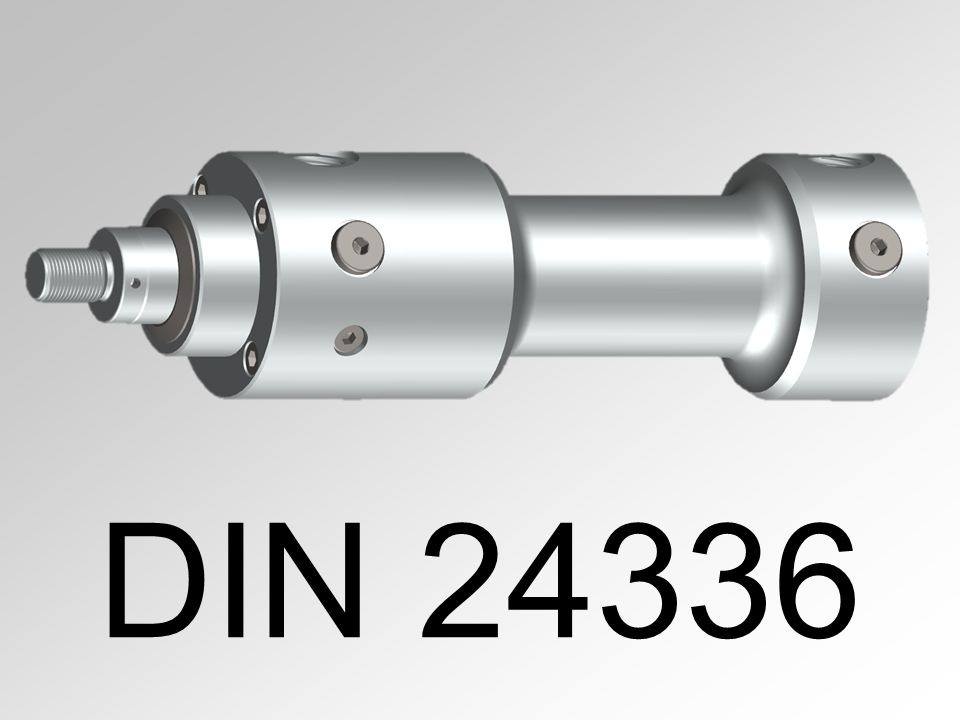

La série 100, la série 160, la série 250 et la série 660 correspondent aux normes respectives lors du choix du système de joints de base.

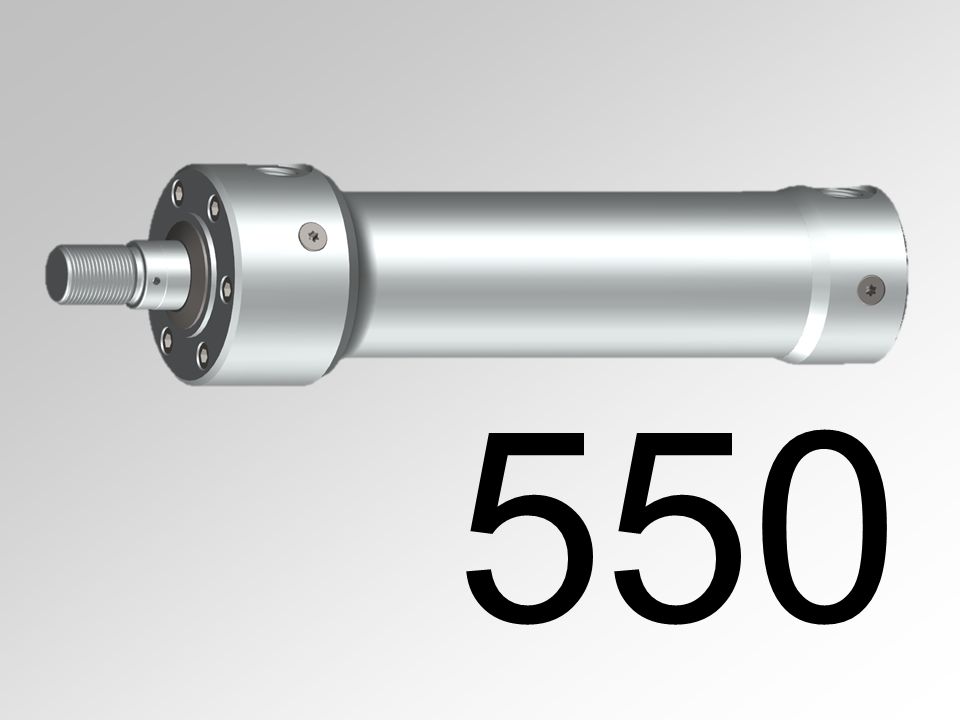

La série 550 correspond aux dimensions d'implantation, comme par exemple le filetage de la tige de piston, les dimensions de la bride ou de la rotule ISO 6022, le cylindre de base lui-même correspond à la série 300 avec tous ses avantages.

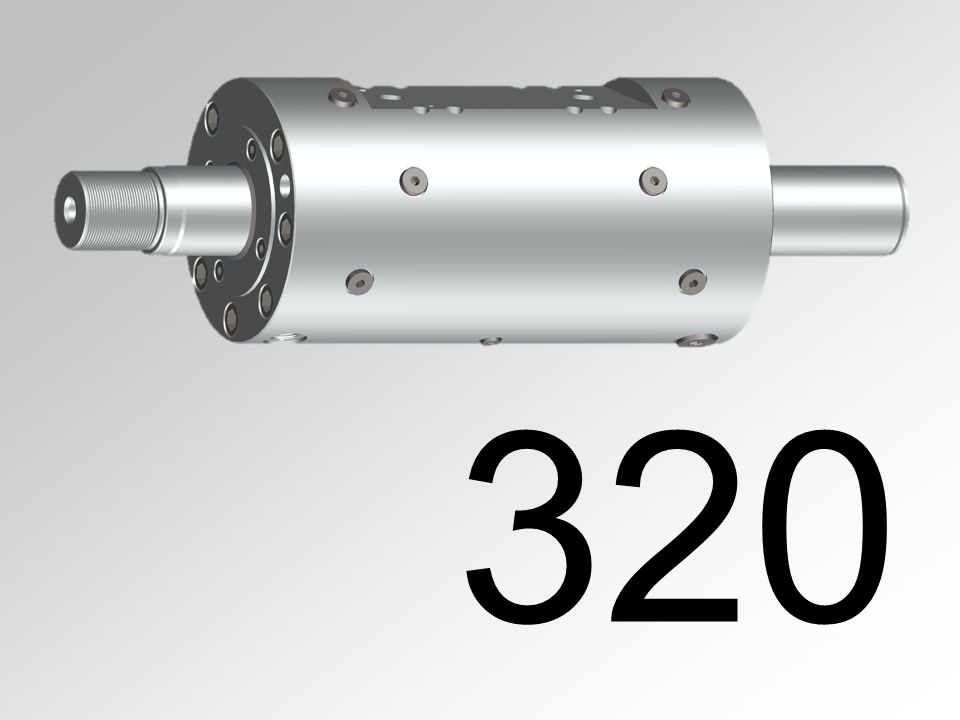

La série 320 désigne la série de vérins d'essai pour les applications hautement dynamiques.
Aperçu des séries
| Série |  Série 120 |
 Série 300 |
 Série 100 |
 Série 160 |
| Norme | Standard Hänchen | Standard Hänchen | DIN 24336 | DIN ISO 6020-1 |
| Pression max. admissible | 15 MPa 20 MPa |
30 MPa | 10 MPa | 16 MPa |
| configurable dans HäKo | configurable dans HäKo | demandable à Hänchen | configurable dans HäKo |
| Série |  Série 660 |
 Série 250 |
 Série 550 |
 Série 320 |
| Norme | DIN ISO 6020-2 | DIN ISO 6022 | Dimensions d'implantation ISO 6022 | Vérin d'essai Hänchen |
| Pression max. admissible | 16 MPa | 25 MPa | 25 MPa | 32 MPa |
| demandable à Hänchen | demandable à Hänchen | configurable dans HäKo | configurable dans HäKo |
