Propriétés des filtres de ventilation :
  • Exécution comme filtre à vis
  • Grande capacité de séparation de saletés
  • Avec lèvre d’étanchéité, pas de joint nécessaire
  • Pression de service jusqu'à 10 bar
  • Température jusqu'à 100 °C
  • Fluide : air, gaz, vapeurs (compatible bronze)
  • Livrable de stock

Fonction des filtres à vis
Filtrez l'air, les gaz et les vapeurs

Les filtres à vis Hänchen sont constitués d'un élément en bronze fritté intégré dans un corps en acier galvanisé. Ils servent à la purge d'espaces soumis à basse pression, comme par exemple sur les réservoirs d'huile ou les chambres sans pression dans les vérins hydrauliques ainsi que les systèmes hydrauliques. Les filtres de ventilation empêchent la pénétration et donc les dommages causés par des corps étrangers dans l'air entrant. Ils sont utilisés comme filtre de ventilation et filtre de purge. Les filtres à vis se distinguent par une capacité élevée de séparation des impuretés et de longues durées de vie et sont particulièrement adaptés pour filtrer l'air et les gaz.


Nettoyage des filtres à vis


Les impuretés visibles de l'élément filtrant peuvent être éliminées à contre-courant avec de l'air. Les impuretés à l'intérieur du filtre à l'air, comme l'huile par exemple, peuvent être éliminées avec un solvant.

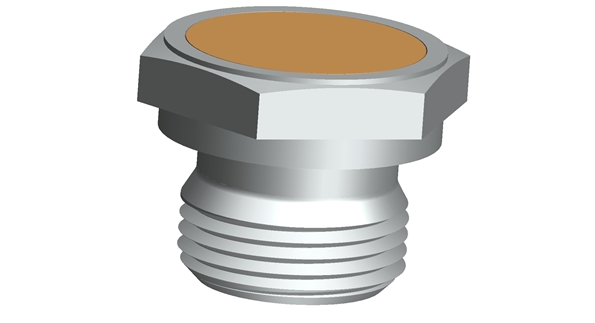

Les filtres de ventilation Hänchen sont constitués d'un élément en bronze fritté intégré dans un corps en acier galvanisé.

Données techniques des filtres de ventilation ou filtres à vis

Type de
filetage
 b
 c
 L
 SW
 Réf.
Débit d'air en
[l/min] à dp=0,25 bar
G 1/8 8 14 18 17 0300700A 50
G 1/4 10 19 18 22 0300800A 100
G 3/8 12 23 20 24 0300900A 130
G 1/2 14 26 23 27 0301000A 160
G 3/4 16 32 25 32 0301100A 220
G 1 18 39 30 41 0301200A 400
M 10 x 1 8 14 18 17 0301300A 50
M 12 x 1,5 10 17 18 22 0301400A 100
M 18 x 1,5 10 23 20 24 0301500A 130
M 22 x 1,5 14 16 23 27 0301600A 160
M 27 x 2 26 32 25 32 0301700A 220
M 33 x 2 18 39 30 41 0301800A 400

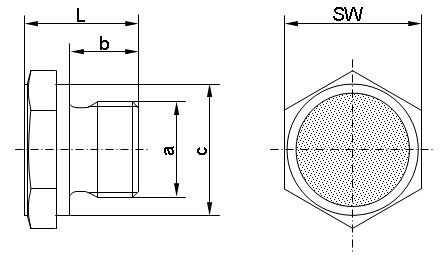

Dimensions des filtres à l'air
