Lors de la conception de vérins hydrauliques, la force et la vitesse doivent être calculées en fonction de la pression existante dans la chambre du vérin et du débit volumétrique disponible.
Il convient de tenir compte des valeurs admissibles pour la pression de service, en fonction de la série de pression, ainsi que de la vitesse d'huile admissible dans les orifices taraudés hydrauliques.

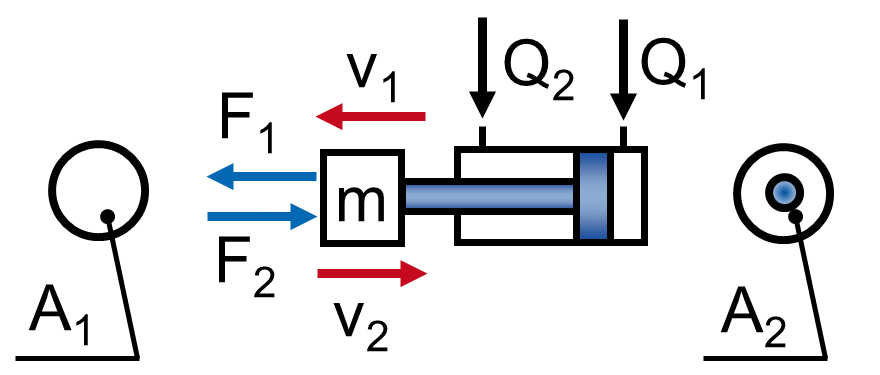

| Formules pour le calcul des vérins hydrauliques | Vérin simple tige A2 < A1 |

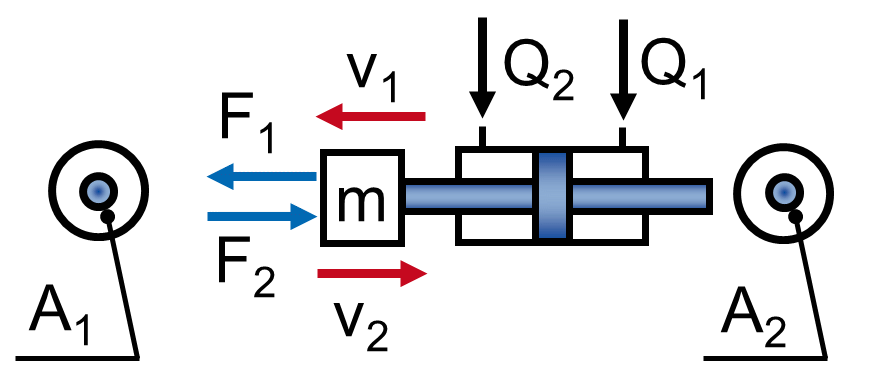

Vérin double tige A2 = A1 |
![]() |
![]() |
|
| Surface d'extension | ||
| Surface de rétraction | ||
| Force d'extension | ||
| Force de rétraction | ||
| Débit volumétrique pour l'extraction | ||
| Débit volumétrique pour la rétraction | ||
| Symboles de formule | |
| Dk | Alésage |
| ds | Diamètre de tige de piston |
| p | Pression dans le vérin |
| A1, A2 | Surfaces effectives du cylindre |
| F1, F2 | Force de pression et force en tirant du vérin |
| v1, v2 | Vitesse de déplacement |
| Q1, Q2 | Débit volumétrique |
