Ce qui nous distingue :
  • La technique d'étanchéité fait partie des compétences clés
  • Expérience dans les systèmes de guidage précis
  • Grands diamètres de composant, jusqu'à 200 mm
  • Fabriqué en Allemagne

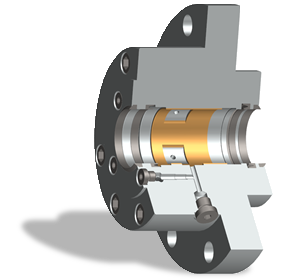

Technique d'étanchéité et technique de guidage

Systèmes de joints

Nous recherchons pour vous le système de joints approprié. Avec des éléments d'étanchéité en contact à faible stick-slip ou sans contact et sans usure. Nous assurons l'étanchéité de tout :

  • Pressions jusqu'à 2 000 bars
  • Températures de -40°C à 200°C
  • Fluides entre les pièces mobiles ou fixes
  • Huiles minérales, synthétiques, biodégradables ou des milieux très spéciaux

Éléments de guide

Des paliers précis et résistants sont essentiels pour une machine qui fonctionne bien et qui doit atteindre une longue durée de vie. Nous concevons des paliers lisses et des paliers hydrostatiques exacts. Quelle que soit la surface de roulement :

  • Fonte ou métal non ferreux
  • Couche de bronze ou de plastique solidement liée au composant
  • Segments de guidage ou coussinets de palier

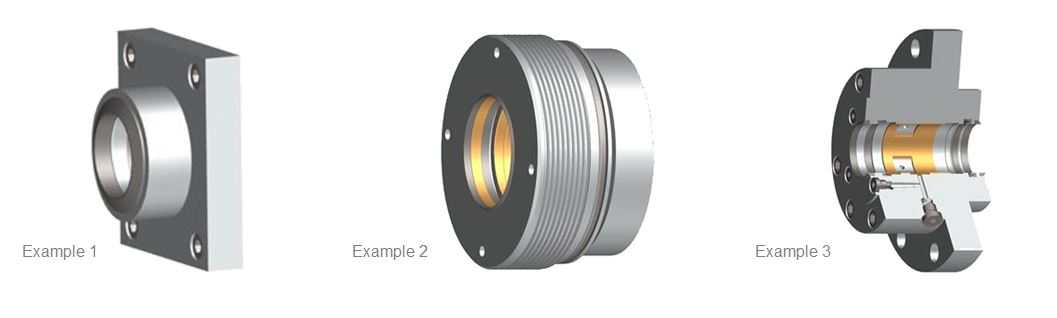

Exemples
Typiquement Hänchen : Nous sommes chez nous dans la technique d'étanchéité et de guidage.

De la technique d'étanchéité conventionnelle au palier hydrostatique, nous sommes à votre disposition pour vous conseiller. Diamètre des composant de 12 mm à 200 mm.

Exemple 1 : Bride de palier lisse

Les brides sont fixées à la machine par des vis afin de pouvoir absorber les forces des tiges ou des arbres.

Nous développons des brides de palier avec des systèmes de guidage précis, comme des paliers lisses avec le revêtement plastique spécial Servoslide®. Ce revêtement, intégré de manière fixe dans le fond, peut être utilisé jusqu'à une température de service de 80°C. Les surfaces de glissement du guide en plastique ont un effet amortissant les vibrations, évitent les contraintes de bord et garantissent des mouvements en grande partie sans stick-slip.

Exemple 2 : Douille d'étanchéité et de guide

Les douilles d'étanchéité et de guidage sont utilisées dans les machines où des tiges ou des arbres sont sortis d'un espace sous pression.

Les joints appropriés peuvent supporter des pressions allant jusqu'à 300 bars et plus et retenir divers fluides à l'intérieur de l'espace machine.

Afin de donner à la tige ou à l'arbre un siège de palier parfait, des paliers lisses en acier avec un guide en bronze de haute précision sont utilisés. De cette façon, les passages de tiges et d'arbres peuvent être réalisés pour des températures allant jusqu'à 200°C.

Exemple 3 : Palier hydrostatique

Le palier hydrostatique est un système de guidage sans contact dans lequel la tige ou l'arbre « flotte » sur un film d'huile. Ceci permet de réaliser des paliers linéaires ou rotatifs avec des forces de frottement minimales et une très haute résistance à la flexion simultanément.

L'alimentation en pression des poches de palier du palier hydrostatique est assurée par une mise sous pression active des poches de palier situées sur la périphérie.

Nous adaptons la tige ou l'arbre correspondant à vos exigences.
