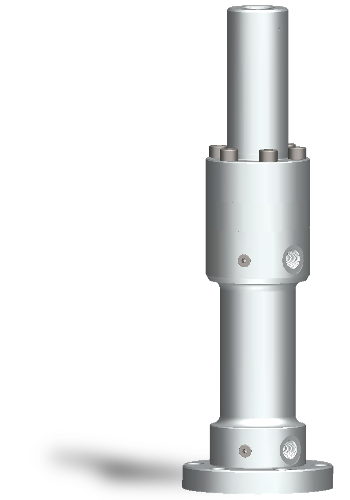

Multiplicateurs de pression hydrauliques
L'amplificateur de pression hydraulique pour fluides
Les multiplicateurs de pression sont idéaux lorsqu'une pression plus élevée est nécessaire et qu'il serait plus complexe de concevoir l'ensemble de l'installation en conséquence. Idéal par exemple en fonctionnement cadencé lors du formage à haute pression, lors des tests d'explosion sur les tuyaux flexibles, les tubes et les récipients ou lors de la fermeture et du serrage des outils et des moules.
Les multiplicateurs de pression hydrauliques peuvent également être utilisés comme convertisseurs de pression pour séparer deux fluides différents.
Les multiplicateurs de pression hydrauliques peuvent également être utilisés comme convertisseurs de pression pour séparer deux fluides différents.
Ce qui distingue nos multiplicateurs de pression :
- Solution économique pour le fonctionnement cadencé
- Augmentation de la pression jusqu'à 4 000 bars
- Utile en cas de besoin temporaire de haute pression
- Économie d'énergie dans les installations hydrauliques
Fonctionnement des multiplicateurs de pression hydrauliques
Le côté secondaire peut être utilisé avec presque tous les fluides
Fonctionnement général des multiplicateurs de pression

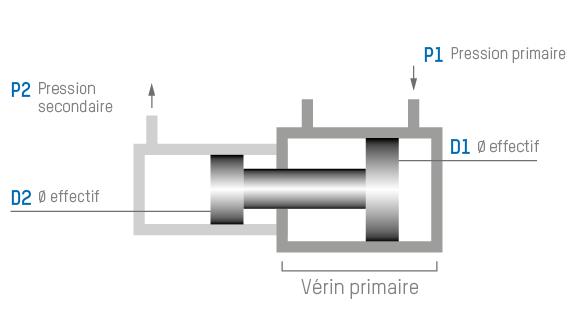

Dans le multiplicateur de pression, une surface A1 avec le diamètre effectif D1 est soumise à la pression primaire p1. La force qui en résulte génère sur la surface plus petite A3 avec le diamètre effectif D2 une pression de multiplication p2 (pression secondaire) correspondant au rapport de surface.
Fonction et utilisation dans les applications de test
Un vérin hydraulique à commande servohydraulique (vérin primaire) permet de générer un profil de course quelconque de la tige de piston. Ce profil de course génère une évolution de la pression quelconque dans la chambre haute pression, qui peut être appliquée comme pression d'épreuve sur un élément à tester.
Les composants peuvent par exemple être soumis à des pulsations de pression interne, ce qui est idéal pour les essais d'éclatement sur des corps creux tels que les tuyaux flexibles, les tubes et les réservoirs. Le vérin d'essai peut être actionné avec de l'huile hydraulique, tandis que la partie haute pression fonctionne avec des fluides respectueux de l'environnement comme l'eau.
Les composants peuvent par exemple être soumis à des pulsations de pression interne, ce qui est idéal pour les essais d'éclatement sur des corps creux tels que les tuyaux flexibles, les tubes et les réservoirs. Le vérin d'essai peut être actionné avec de l'huile hydraulique, tandis que la partie haute pression fonctionne avec des fluides respectueux de l'environnement comme l'eau.
Contactez-nous, nous serons heureux de vous conseiller !Et de concevoir le multiplicateur de pression adapté à vos besoins.
Données techniques des multiplicateurs de pression
Propositions de conception
| p2 [bar] |
D1 [mm] |
D2 [mm] |
Rapport de transmission |
p1 [bar] |
Dynamique |
|
630 |
100 125 160 |
60 80 100 |
2,78 2,44 2,56 |
227 258 246 |
jusqu'à 20 Hz* |
|
1.600 |
125 160 200 |
50 60 80 |
6,25 7,11 6,25 |
256 225 256 |
jusqu'à 10 Hz* |
|
4.000 |
125 160 200 |
30 40 50 |
17,36 16,00 16,00 |
230 250 250 |
statique |
Toutes les tailles et pressions des amplificateurs de pression sur demande.
* Les limites dynamiques dépendent entre autres de la course ou du volume de course du multiplicateur de pression et de la plage d'oscillation de la pression secondaire p2. Ces données ont une influence sur les durées de vie via la compression du fluide et les temps de montée en pression et doivent être calculées dans le cas d'application.
