Forces transversales
Calcul des vérins hydrauliques
Les vérins d'essai de la série 320 peuvent absorber des forces transversales élevées qui agissent sur la tige de piston, sans endommager le vérin ou la tige de piston.
La valeur de la force transversale admissible dépend principalement de la course totale du vérin et du diamètre de la tige de piston, ainsi que du système de guide dans le fond - Servofloat® ou Servobear®.
De plus, la force transversale admissible dépend de la position de la course ; ainsi, à l'état rentrée, une charge radiale plus élevée peut être autorisée qu'à l'état sortie.

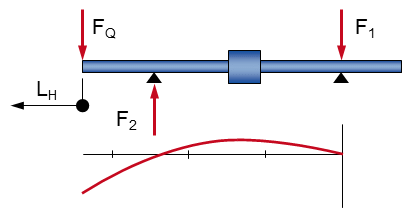

| LH | Position de la course |
| FQ | Force transversale |
| F1, 2 | Charge du palier |
Les forces transversales admissibles sont indiquées pour les positions de course sortie, position centrale et rentrée.
