Fixation pivotante avec rotule
Fixation de vérins hydrauliques
Une fixation pivotante avec rotule est une fixation de vérin avec deux degrés de liberté de mouvement. Ceci permet un montage pivotant du vérin.
En ajoutant une tête de rotule à la tige de piston, le vérin peut être complété pour former un axe avec 2 articulations rotatives.
La force du vérin est appliquée de manière centrée sur l'axe du vérin par l'intermédiaire de l'œil de fixation, de sorte qu'aucune force radiale ne se produise en raison d'une contrainte.
Une rotule nécessitant un entretien est intégrée de série dans l'œil de fixation.
Vous trouverez des informations plus précises sur les rotules utilisées ici sous Rotules.
Des composants de fixation supplémentaires, tels que des brides, peuvent être fixés au vérin.

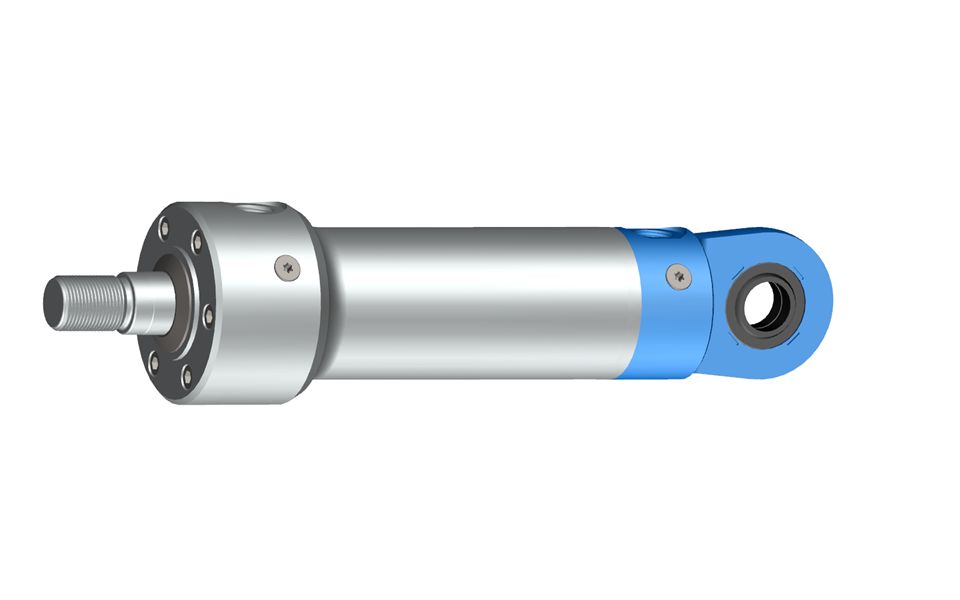

Vérin simple tige en
fixation pivotante avec rotule
Attribution des rotules standard dans les séries
| Série | Vérin normalisé |
Rotule ISO 12240-1 |
Jeu de palier | Fixation du palier |
| 120 | Hänchen | Forme E (DO) nécessitant un entretien | Groupe N | monté fixe |
| Forme W (LO) nécessitant un entretien | Groupe N | avec anneau de sécurité | ||
| 300 | Hänchen | Forme E (DO) nécessitant un entretien | Groupe N | monté fixe |
| 550 | Hänchen | Forme W (LO) nécessitant un entretien | Groupe N | avec anneau de sécurité |
| 100 | DIN 24336 | Forme W (LO) nécessitant un entretien | Groupe N | monté fixe |
| 160 | ISO 6020-1 | Forme W (LO) nécessitant un entretien | Groupe N | monté fixe à partir du piston 50 avec anneau de sécurité |
| 250 | ISO 6022 | Forme W (LO) nécessitant un entretien | Groupe N | monté fixe à partir du piston 100 avec anneau de sécurité |
| 660 | ISO 6022-2 | Forme E (DO) nécessitant un entretien | Groupe N | monté fixe |
Groupe N = jeu normal
