Fixation à pattes vissée
Fixation de vérins hydrauliques
Les deux pattes vissées au vérin peuvent être utilisées comme fixation de vérin. Étant donné que la force du vérin est appliquée de manière excentrique à la fixation, les forces radiales résultantes doivent être vérifiées.
Il s'agit d'une fixation de vérin sans degrés de liberté de mouvement, ce qui permet une installation rigide.
Des composants de fixation supplémentaires, tels que des brides, peuvent être fixés au vérin.
La position des pattes sur le fût du vérin peut être choisie librement.
Le vérin hydraulique se dilate en raison de la température et de la pression. Ceci est pris en compte par le fait que la patte avant est conçue comme un palier fixe, la patte arrière comme un palier flottant avec jeu axial.
Monter le vérin sans contrainte.

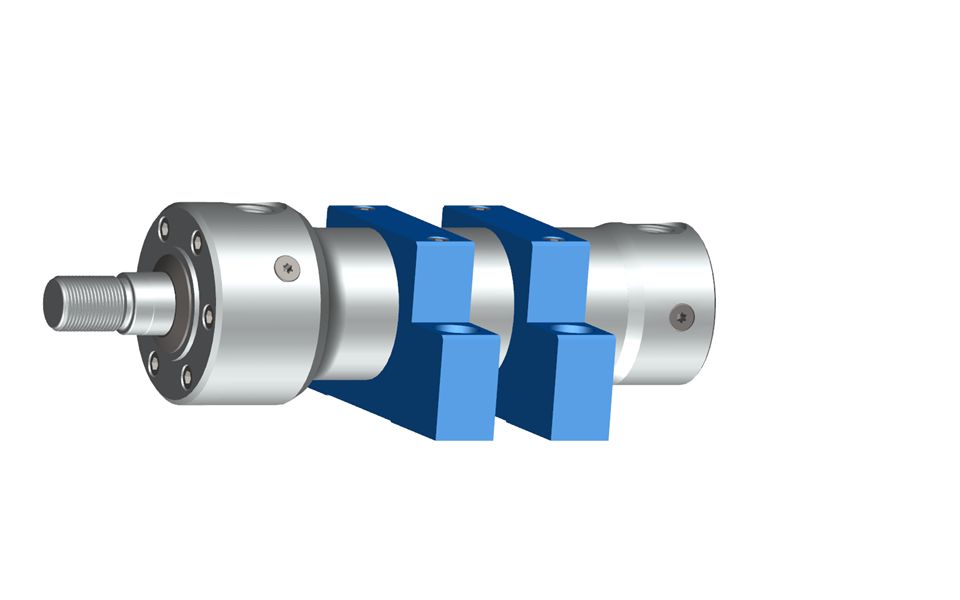

Vérin simple tige avec
fixation à pattes vissée

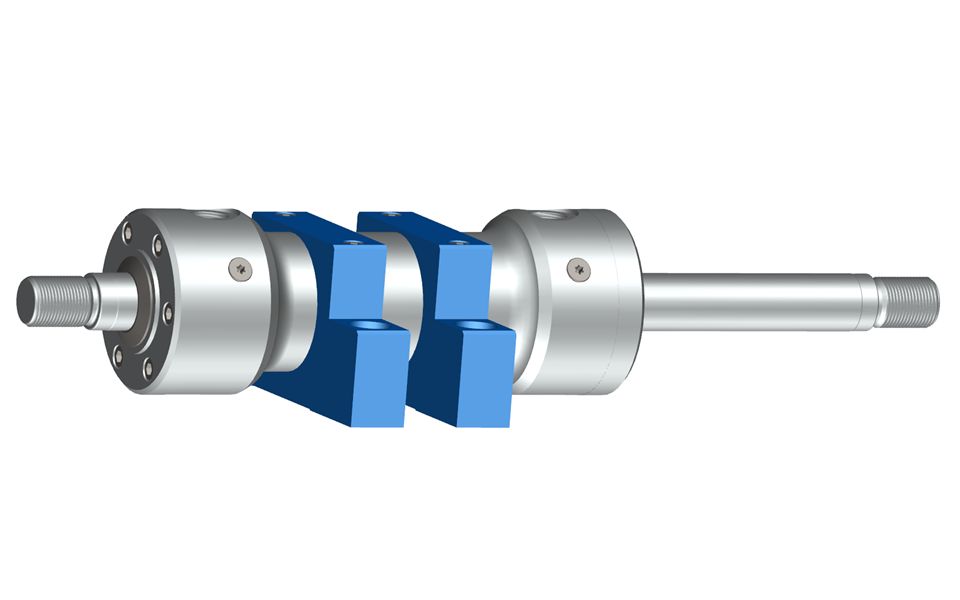

Vérin double tige avec
fixation à pattes vissée
