Fixation à pattes soudée
Fixation de vérins hydrauliques
Les deux pattes soudées au vérin peuvent être utilisées comme fixation du vérin. Cependant, comme la force du vérin est appliquée de manière excentrique par rapport à la fixation, il convient de vérifier les forces radiales qui en résultent.
Il s'agit d'une fixation de vérin sans degrés de liberté de mouvement, ce qui permet une installation rigide.
Des composants de fixation supplémentaires, tels que des brides, peuvent être fixés au vérin.
Cette fixation n'est pas disponible dans le HÄKo, mais peut être demandée chez Hänchen.
La position des pattes sur le fût du vérin peut être choisie librement.
Le vérin hydraulique se dilate en raison de la température et de la pression. Par conséquent, ce type de fixation n'est pas possible pour les longues courses.
Monter le vérin sans contrainte.

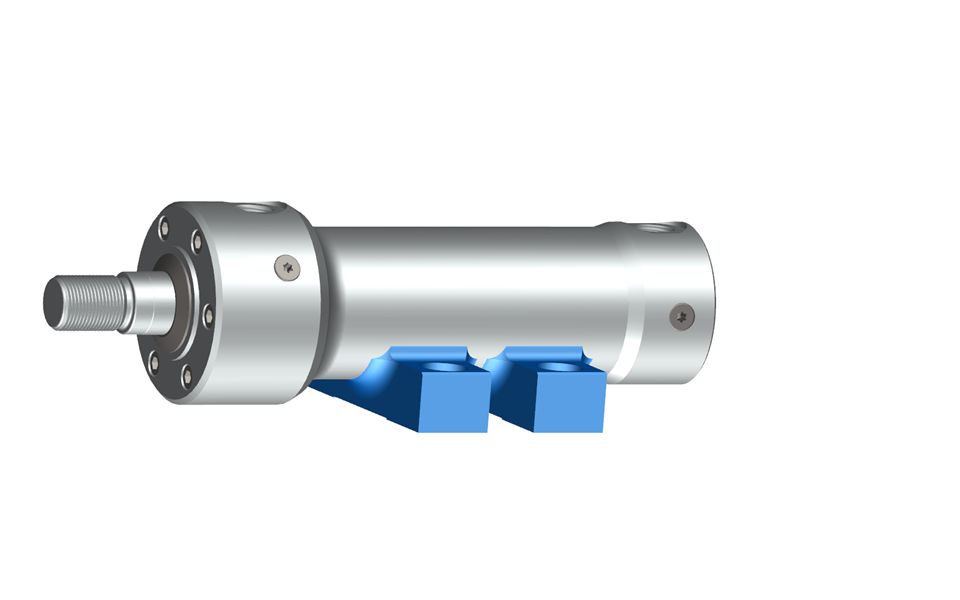

Vérin simple tige avec
fixation à pattes soudée

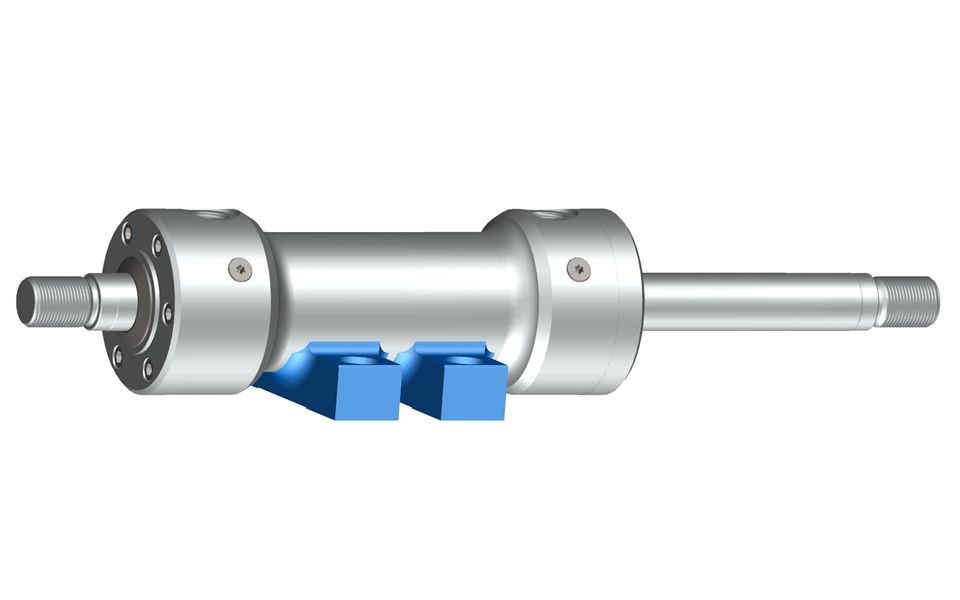

Vérin double tige avec
fixation à pattes soudée
