Tubes de protection série 120, 160 et 300
Aperçu des tubes de protection sur les vérins hydrauliques
Le choix du tube de protection approprié dépend de la série, du type d'effet du vérin hydraulique (simple tige ou double tige), ainsi que du type de capteur de position.

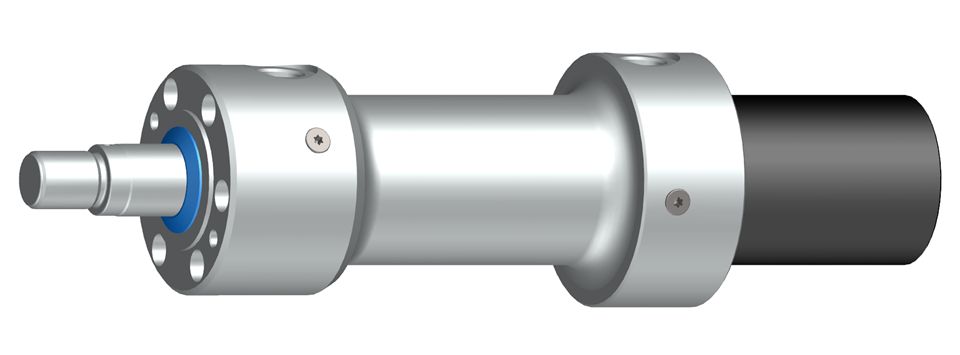

 uniquement pour la protection du capteur de position, pas de fixation du vérin |
Série 120/160/300 simple tige | Tube de protection pour capteur de position sans fixation | pour capteur de position magnétostrictif |

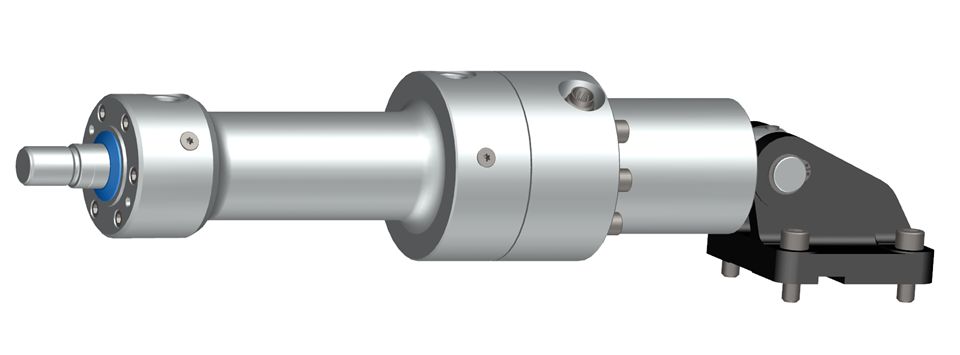

 pour la fixation du vérin côté arriére |
Série 120/160/300 simple tige | Tube de protection pour capteur de position pour fixation | pour capteur de position magnétostrictif |

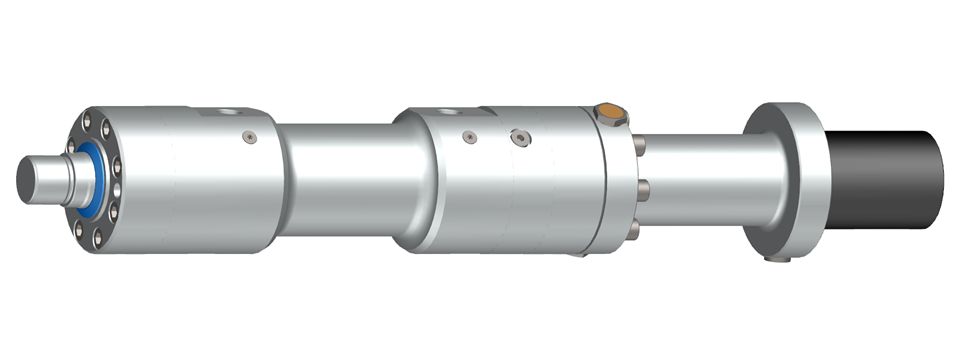

 uniquement pour la protection et l'installation du capteur de position, pas de fixation du vérin |
Série 120/300 double tige | Tube de protection pour tige de piston & tube de protection pour capteur de position sans fixation |
pour capteur de position inductif ou magnétostrictif |

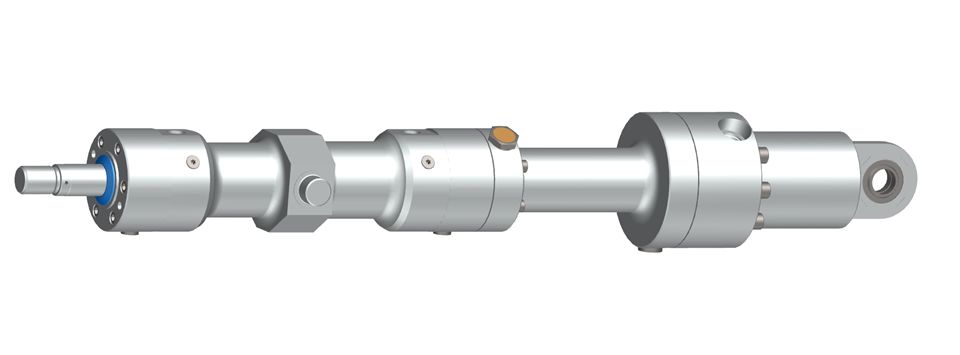

 pour la fixation du vérin côté arriére |
Série 120/300 double tige | Tube de protection pour tige de piston & Tube de protection pour capteur de position pour fixation |
pour capteur de position inductif ou magnétostrictif |
Attribution des rotules standard dans les tubes de protection avec fixation pivotante avec rotule
| Série de vérins | Vérin normalisé |
Rotule ISO 12240-1 |
Jeu de palier | Fixation du palier |
| 120, 300 | Hänchen | Forme E (DO) nécessitant un entretien | Groupe N | monté fixe |
| 120 | ISO 8132 | Forme W (LO) nécessitant un entretien | Groupe N | avec anneau de sécurité |
| 160 | ISO 8132 | Forme W (LO) nécessitant un entretien | Groupe N | avec anneau de sécurité |
Groupe N = jeu normal
