Bloc de rinçage
Nettoyage de toutes les conduites
Avant la mise en service de l'installation, il est impératif de procéder à un rinçage approfondi. Cela comprend le nettoyage de toutes les conduites d'alimentation, de retour et de débit de fuite.
Les vérins hydrauliques sont nettoyés en usine et ne peuvent pas être rincés sur place.
Pour le rinçage, la vanne montée sur le vérin hydraulique est de préférence retirée et remplacée par un bloc de rinçage. Cela court-circuite les conduites d'alimentation et de retour.
Pendant une durée adaptée à la taille de l'installation et au niveau de contamination, le fluide est pompé par la pompe à travers toutes les conduites et renvoyé dans le réservoir avec un débit aussi élevé que possible, mais à une pression aussi faible que possible. Cela permet d'évacuer les impuretés présentes dans les tuyaux et les tubes vers le réservoir.

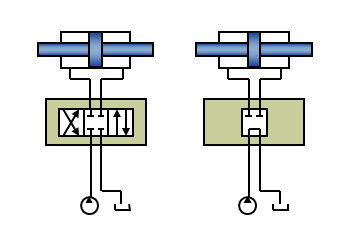

à gauche : vérin avec plaque embase et vanne
à droite : bloc de rinçage à la place de la vanne
Ne pas utiliser de bloc de rinçage avec les vérins équipés du système de guidage Servobear®, car l'alimentation en pression interne pour les paliers hydrostatiques est intégrée dans la conduite P.
Dans ce cas, détacher les tuyaux P et T de la plaque embase et les court-circuiter.
Le processus doit être effectué jusqu'à ce que la classe de pureté requise soit atteinte.
