Filtre à l'air
pour filtrer l'air ou les gaz en circulation
Les filtres à l'air Hänchen sont des éléments métalliques poreux vissables en bronze fritté. Ils servent à la ventilation des espaces non soumis à la pression, comme par exemple sur les réservoirs d'huile ou les chambres sans pression dans les vérins hydrauliques, afin de les protéger contre les dommages causés par des corps étrangers dans l'air entrant. Ils se caractérisent par une capacité élevée de rétention des impuretés et une longue durée de vie, et sont particulièrement adaptés à la filtration de l'air ou des gaz en circulation.
Principe de la filtration
Les grosses particules de saleté dans l'air sont captées à la surface de l'élément filtrant. Les particules plus petites pénètrent dans l'élément filtrant en bronze et sont retenues hors du flux d'air comme dans un labyrinthe. L'efficacité de séparation réalisable dépend, outre de nombreux autres paramètres, notamment du débit. Par conséquent, les filtres à l'air doivent toujours être choisis aussi grands que possible. La résistance à la pression du flux d'air dépend également du débit.
Données techniques
| Type filetage de tuyau |
N° d' article |
Type métrique |
N° d' article |

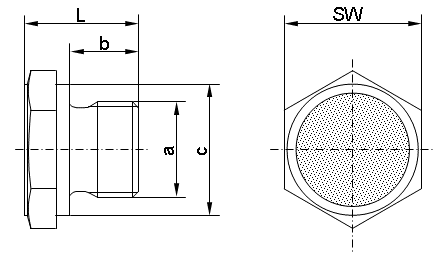

b | c | L | SW | Débit d'air en [l/min] à dp=0,25 bar |
| G 1/8 | 0300700A | M10x1 | 0301300A | 8 | 14 | 18 | 17 | 50 |
| G 1/4 | 0300800A | M12x1,5* | 0301400A | 10 | 19/17* | 18 | 22 | 100 |
| G 3/8 | 0300900A | M18x1,5 | 0301500A | 12 | 23 | 20 | 24 | 130 |
| G 1/2 | 0301000A | M22x1,5 | 0301600A | 14 | 26 | 23 | 27 | 160 |
| G 3/4 | 0301100A | M27x2 | 0301700A | 16 | 32 | 25 | 32 | 220 |
| G 1 | 0301200A | M33x2 | 0301800A | 18 | 39 | 30 | 41 | 400 |
Tmax=100°C
Montage
Les filtres à l'air Hänchen sont constitués d'un élément en bronze fritté, qui est intégré dans un corps en acier galvanisé. Ils peuvent être montés par simple vissage dans des trous taraudés selon la norme ISO 228 partie 1 et disposent d'arêtes d'étanchéité, de sorte qu'aucun élement d'étanchéité supplémentaire n'est nécessaire.
Nettoyage
Les impuretés visibles sur la surface de l'élement filtrant peuvent être éliminées à contre-courant avec de l'air. Si nécessaire, un brossage doux peut faciliter le nettoyage. Les impuretés à l'intérieur du filtre à l'air, comme l'huile, peuvent être éliminées avec un solvant. Veuillez respecter les indications du fabricant du solvant en relation avec le bronze CuSn10. Ensuite, le filtre à l'air doit être rincé avec un fluide propre et séché.
