Démontage et montage
Produits avec détecteurs de proximité
Produits avec détecteurs de proximité
Les détecteurs de proximité dans les vérins hydrauliques détectent les positions finales de la course. Dans le bloqueur de tige Ratio-Clamp®, le détecteur de proximité détecte l'état de blocage verrouillé ou déverrouillé.

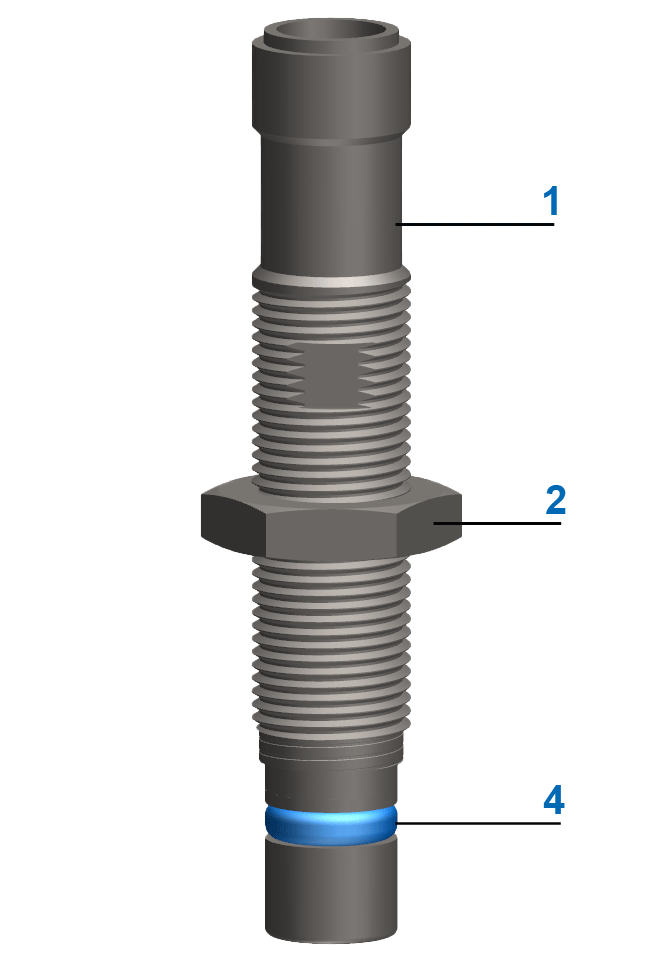

Détecteur de proximité
pour vérin hydraulique

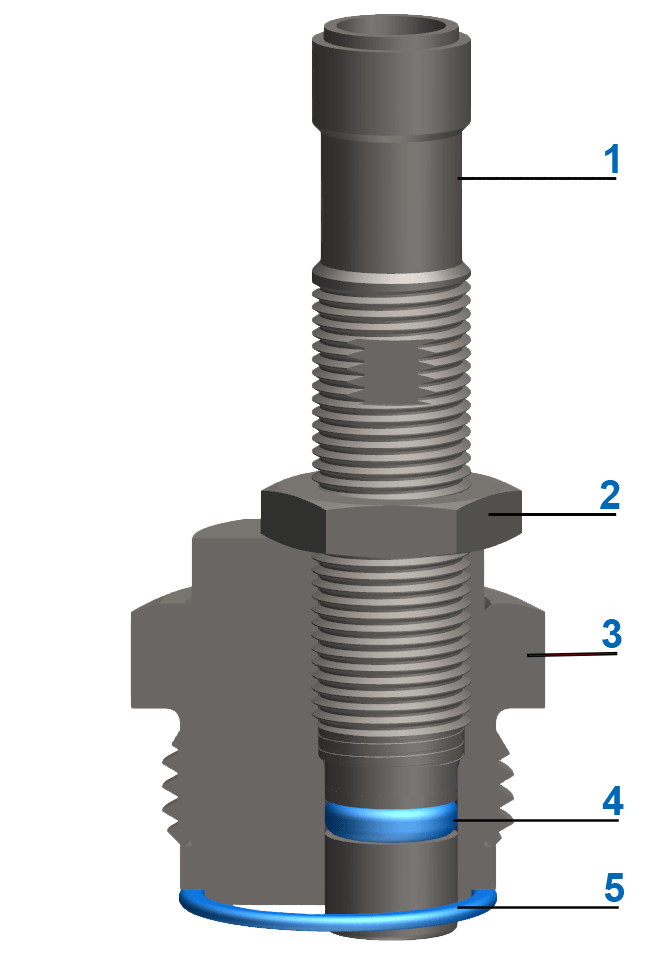

Détecteur de proximité
pour bloqueur de tige
|
|
Démonter le détecteur de proximité
- Retirer le connecteur du détecteur de proximité.
- Desserrer le contre-écrou [2].
- Dévisser le détecteur de proximité [1].
Monter le détecteur de proximité
- Lubrifier le joint torique avec bague d'appui [4] sur le détecteur de proximité [1] avec le fluide de fonctionnement.
- Visser le détecteur de proximité [1] dans le filetage de vissage sur le produit Hänchen.
- Sauf indication contraire, visser le détecteur de proximité [1] jusqu'en butée mécanique, puis le dévisser d'un quart de tour.
- Serrer le contre-écrou [2] avec un couple maximal de 70 Nm.
Remplacer les éléments de joint sur le détecteur de proximité
En cas d'endommagement du joint torique avec bague d'appui, il est recommandé de remplacer l'ensemble du détecteur de proximité.
Remplacer le joint torique [5] sur l'écrou de maintien excentrique comme suit (uniquement pour le bloqueur de tige) :
- Retirer le connecteur du détecteur de proximité [1].
- Démonter le détecteur de proximité [1] (ce n'est pas absolument nécessaire).
- Dévisser l'écrou de maintien excentrique [3] et remplacer le joint torique [5].
- Lubrifier le joint torique [5] avec le fluide de fonctionnement et revisser l'écrou de maintien excentrique [3].
- Régler l'état de commutation en tournant l'écrou de maintien excentrique.
- Remonter éventuellement le détecteur de proximité [1].
