Remplacement du joint d'huile de fonction
pour fond avec palier hydrostatique Servobear®
pour fond avec palier hydrostatique Servobear®
|
|

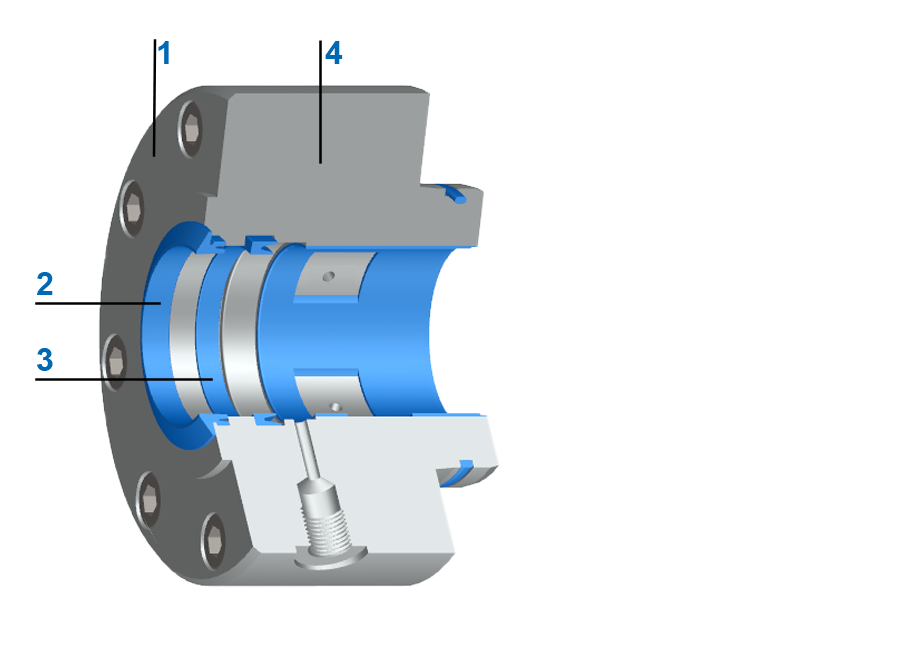

Démontage des éléments de joint joint d'huile de fonction
CONSEIL : Déposez les pièces démontées et les joints dans le même ordre et la même orientation que lors de leur montage.
Percer délicatement les joints successifs avec un outil pointu, les faire basculer hors de la rainure et les retirer :
- Racleur [2]
- Joint à lèvre [3]
- Joint torique [4]
Remarque
- Si nécessaire, lissez les guides métalliques avec du papier émeri fin.
Montage des éléments de joint joint d'huile de fonction
- Comprimer le joint à lèvre [3], le placer d'un côté dans la rainure du fond et l'y enfoncer.
- Respecter la position de montage correcte (la rainure du joint doit être orientée vers l'intérieur, vers le côté de la pression).
- Comprimer le racleur [2], l'insérer d'un côté dans la rainure et l'y enfoncer.
- Respecter la position de montage correcte (la lèvre d'étanchéité doit être orientée vers l'extérieur).
- Faire glisser le joint torique [4] sur le diamètre extérieur arrière du fond [1] et l'enfoncer dans la rainure.
- S'assurer que le joint torique n'est pas vrillé.
Remarque
- S'assurer que les logements et les éléments d'étanchéité sont propres et intacts.
- Pour faciliter le montage : humidifier les joints avec le fluide de fonctionnement ou utiliser une graisse de montage compatible, éventuellement les réchauffer (max. +35 °C).
