Mouvement
Proposition pour l'équipement de vérins hydrauliques
La proposition de sélection des caractéristiques d'équipement dépend de nombreuses conditions de fonctionnement.
Le bon équipement est déterminant pour la qualité et la fiabilité du vérin hydraulique, pour sa force de frottement, ainsi que pour le comportement à l'usure du vérin hydraulique.
En particulier, pour déterminer l'équipement, il convient de tenir compte, outre les températures de service et les courses et vitesses déterminées lors de la conception hydraulique, du type de mouvement :
 |

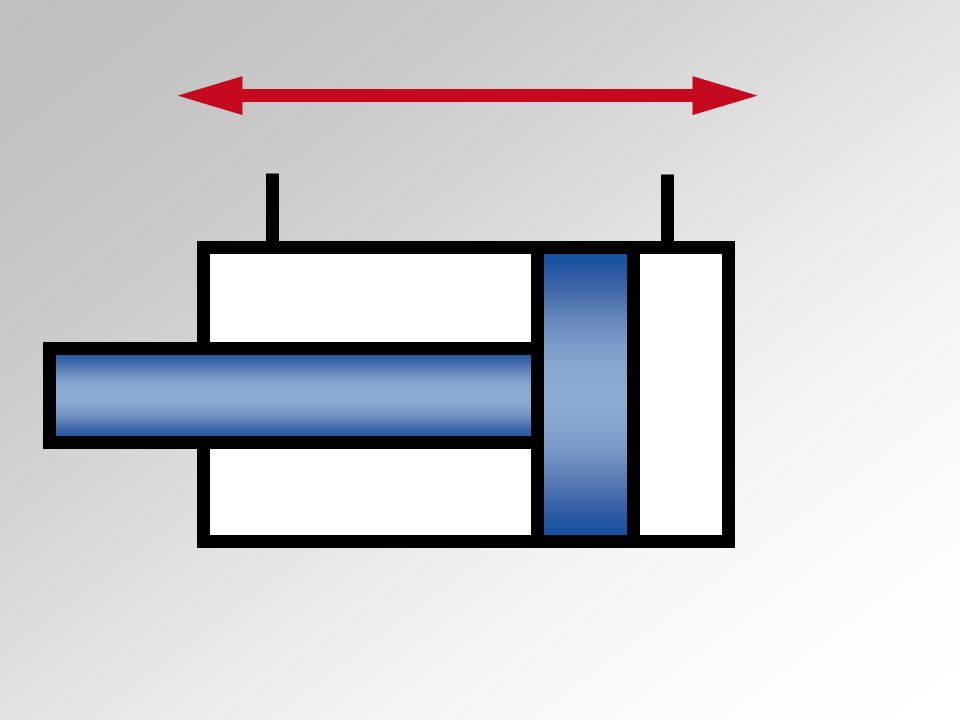

Mouvements simples Lorsque le vérin doit effectuer un mouvement commandé par des vannes de direction ou que le déroulement du mouvement est secondaire. Le système de joints joint à lèvre-racleur est recommandé dans ce cas. |
 |

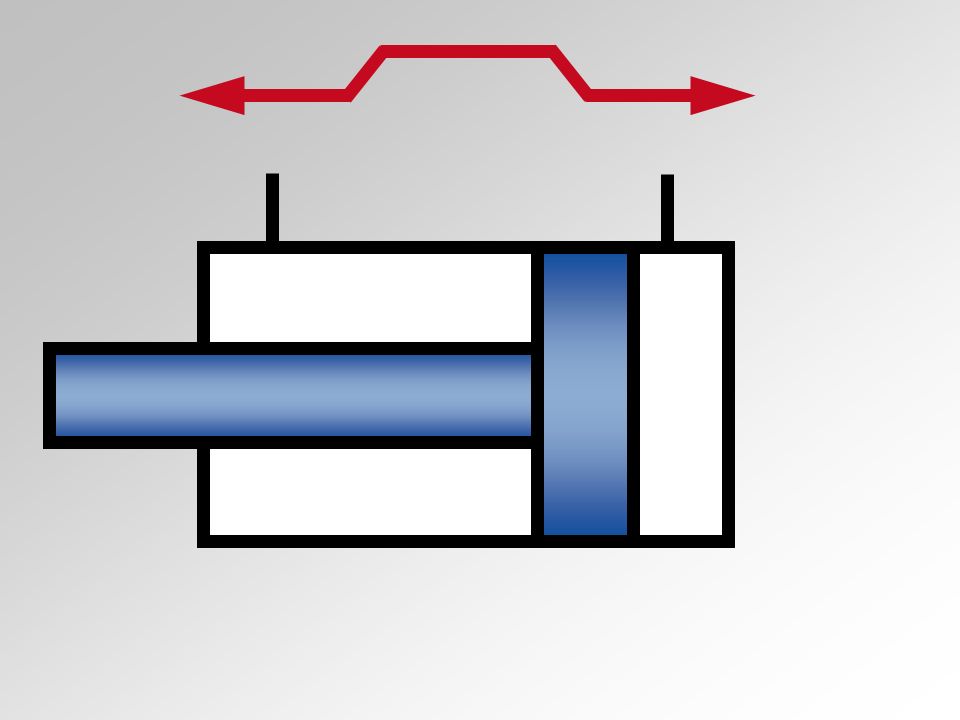

Mouvements régulés Les mouvements régulés doivent être fluides. Pour cela, il est recommandé d'utiliser le système de joints joint à lèvre-racleur ou Servocop®. |
 |
Mouvements sensibles Les mouvements sensibles et régulés nécessitent peu de stick-slip. Pour cela, le système de joints Servocop®, Servoseal ou Servofloat® est recommandé. |
 |

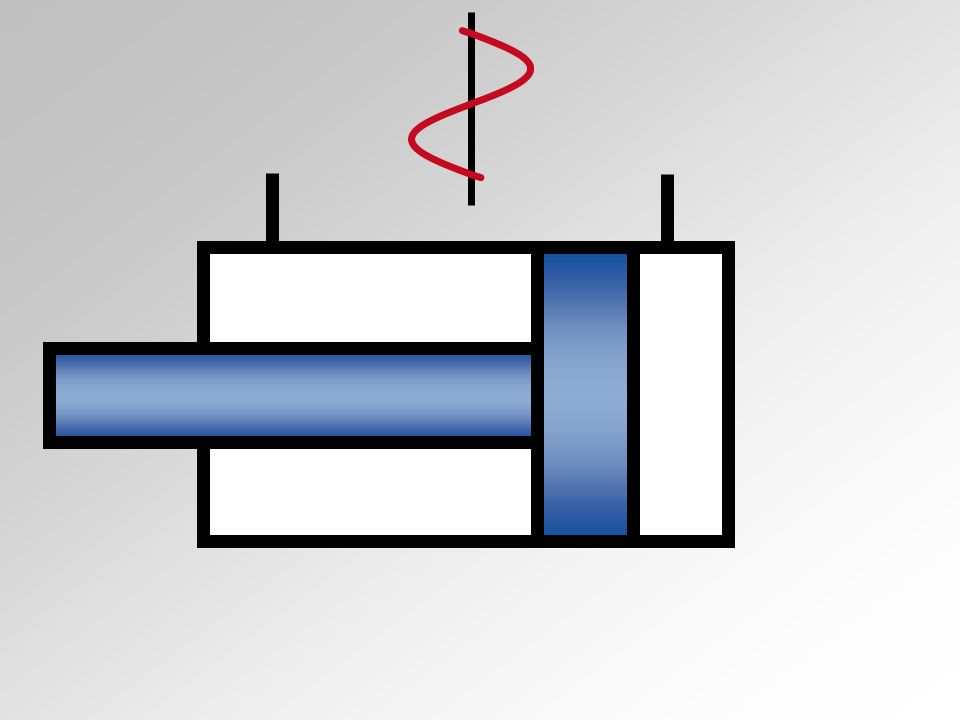

Oscillation à course courte jusqu'à 25 Hz Les applications avec oscillations à course courte désignent les mouvements dont l'amplitude est inférieure à la largeur du joint. Pour cela, le système de joints Servoseal ou Servofloat® est recommandé. |
 |
Oscillation à course longue jusqu'à 25 Hz Les applications avec oscillations à course longue désignent les mouvements dont l'amplitude est supérieure à la largeur du joint. Pour cela, le système de joints Servocop®, Servoseal ou Servofloat® est recommandé. |
 |

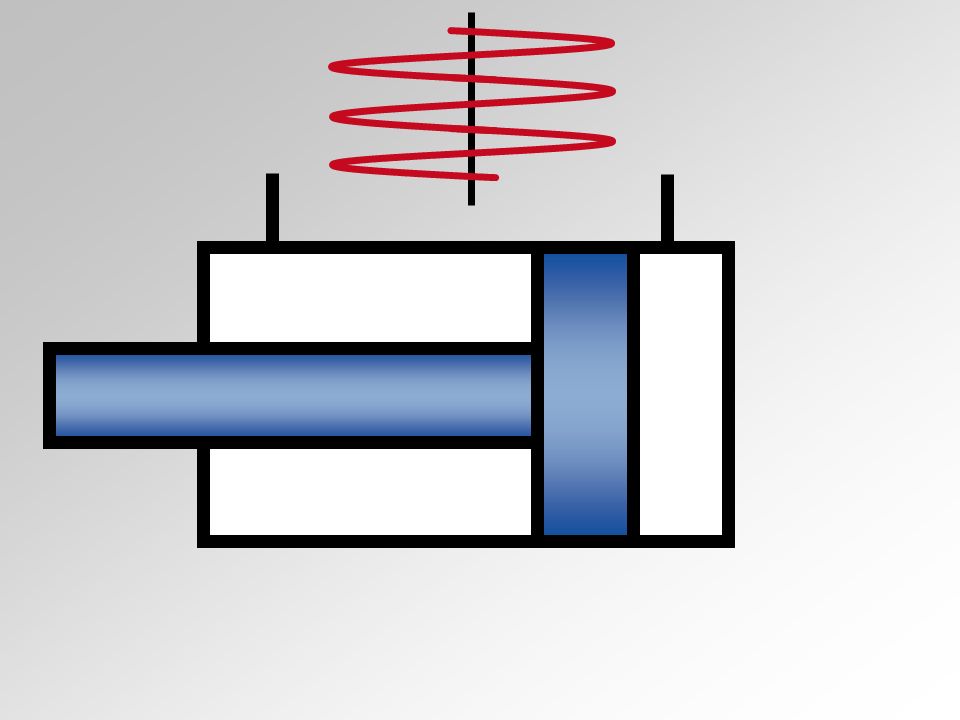

Mouvement hautement dynamique > 25 Hz Les mouvements hautement dynamiques nécessitent des versions de vérin hydraulique optimisées en termes de rigidité. Les vérins de la série 320 sont particulièrement adaptés à de telles applications. |
La proposition émise est basée exclusivement sur les conditions de fonctionnement demandées ici. Aucune garantie ne peut être donnée quant à leur exactitude en raison d'éventuelles influences inconnues.
Veuillez contacter notre service de conseil à l'application si d'autres facteurs d'influence interviennent.
