Système de joints fond
Conception de vérins hydrauliques

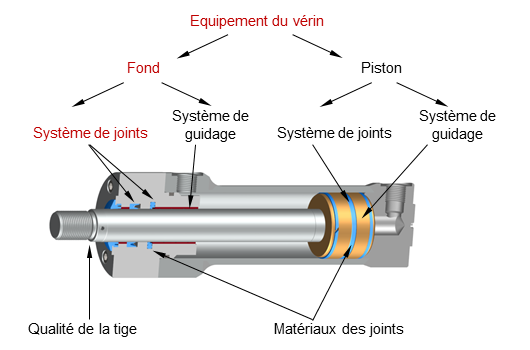

Le système de joints sur le fond décrit les formes de construction et la combinaison des éléments d'étanchéité.
| Système de joints dans le fond |
T min en °C |
T max en °C |
v max en m/s |
Utilisation |
| Joint à lèvre et racleur Système de joints de base |
-30 | 200 | 0,5 | pour les mouvements "simples" de longue course |
| Joint composite, joint à lèvre, racleur Servocop® |
-30 | 200 | 3 | pour les mouvements fins |
| Joint composite, joint à lèvre, racleur Servoseal® |
-30 | 80 | 2 | pour des mouvements précis avec un faible frottement et une faible quantité d'huile de fonction |
| Bague d'étanchéité flottante, joint à lèvre, racleur Servofloat® |
-30 | 100 | 4 | pour les mouvements fins avec faible frottement |
| Joint d'huile de fonction | -30 | 100 | 4 | pour l'étanchéité de l'huile de fonction sans pression |
| T min | Température minimale |
| T max | Température maximale |
| v max | Vitesse maximale de la tige de piston |
