Palier hydrostatique Servobear®
Système de guidage fond
Le système de guidage dans le fond Palier hydrostatique de tige de piston Servobear® est particulièrement adapté aux mouvements et oscillations très dynamiques avec des forces radiales dynamiques élevées.
Avec un guide hydrostatique de tige de piston, il est possible de réaliser des forces de frottement minimes tout en ayant une très forte charge de force transversale de la tige de piston.
Selon la série, les matériels des joints et le système de joints, ce système est adapté pour :
| Vitesses de piston | jusqu'à 4 m/s |
| Plage de température | de -30 °C à +100 °C |
Fonction

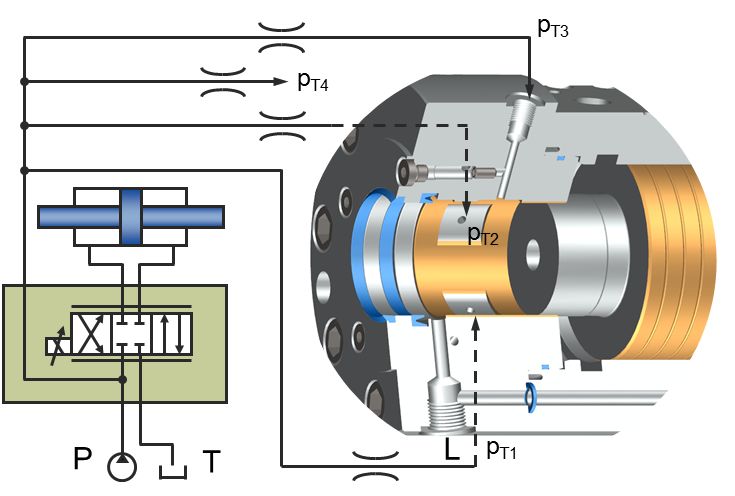

Dans le cas du palier hydrostatique, le guide de tige de piston sans contact et le joint d'entrefer sont réalisés dans un composant. La tige « flotte » sur un film d'huile généré par les poches de palier intégrées sur la périphérie. Selon le diametre tige, des paliers à 4 ou 6 poches sont utilisés.
Le système de joints (huile de fonction) en contact et le racleur ne sont pas sous pression, ce qui se traduit par un frottement résiduel très faible et constant sur toute la plage de pression.

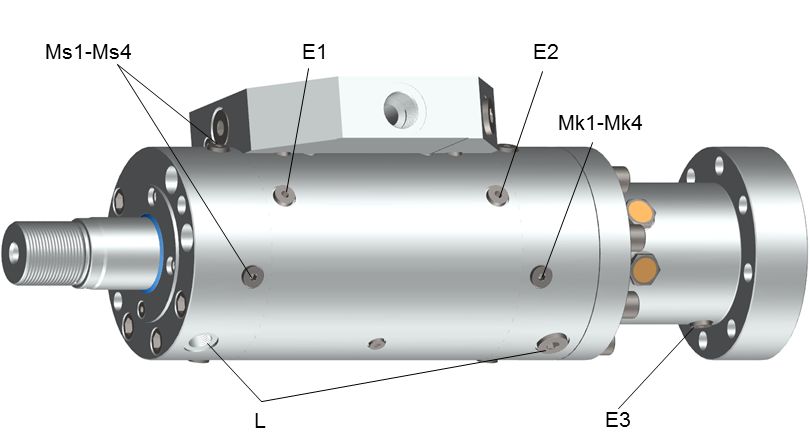

| L | Raccord de fonction G1/4 ou G1/2 |
| E1 | Purge côté avant G1/4 |
| E2 | Purge côté arriére G1/4 |
| E3 | Purge tube de protection G1/4 (en option) |
| Ms1-Ms4 | Raccord de mesure poche hydrostatique 1 à 4 côté avant |
| Ms1-Mk4 | Raccord de mesure poche hydrostatique 1 à 4 côté arrière |
L'alimentation en pression du palier hydrostatique se fait en interne par des canaux dans le vérin via la pression de système. La pression d'approvisionnement correspond à la pression de système en amont de la servo valve, pmin = 140 bars, pmax = 320 bars.
L'évacuation du flux d'huile de fonction vers le réservoir se fait sans pression au niveau du raccord d'huile de fonction. Il ne doit pas être aspiré avec une dépressurisation.
Une précontrainte de la conduite d'huile de fonction jusqu'à 5 bars est autorisée.
Série 320 :
Les orifices taraudés d'huile de fonction sont connectés en interne pour un raccordement optionnel.
La quantité d'huile de fonction produite dépend fortement, entre autres facteurs, de la viscosité du fluide utilisé, de la température et surtout des conditions de pression régnant dans le vérin.
Les quantités d'huile de fonction indiquées ici ont été déterminées pour un fluide ISO VG 46 à 55°C. Elles ne doivent toutefois être utilisées qu'à titre indicatif pour la conception hydraulique, une détermination précise du flux d'huile de fonction ne pouvant être effectuée que sur l'appareil lui-même par des mesures.
| Débit d'huile de fonction Servobear® avec guide de tige de piston hydrostatique |
||
| Diametre tige [mm] |
Huile de fonction min.* [l/min] |
Huile de fonction max.* [l/min] |
| 25 | 1,0 | 1,9 |
| 30 | 1,0 | 2,0 |
| 40 | 1,0 | 2,2 |
| 50 | 1,0 | 2,4 |
| 63 | 1,0 | 2,6 |
| 80 | 1,4 | 3,0 |
| 100 | 1,6 | 3,5 |
| 125 | 2,0 | 3,7 |
| 160 | 3,0 | 4,5 |
| 200 | 3,2 | 4,7 |
* Les indications relatives à l'huile de fonction pour Servobear® s'appliquent à une pression d'approvisionnement (pression de système) de 280 bars pour une chambre.
