Segments de guidage
Système de guidage Fond

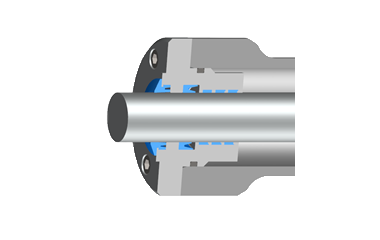

Le système de guidage Segments de guidage dans le fond se compose de segments à base de PTFE placés librement autour de la tige.

Ce guide est adapté à une utilisation universelle, en particulier si aucune exigence particulière n'est imposée au mouvement du vérin.

En raison des tolérances de la rainure et de l'épaisseur du segment de guidage, ce système de guidage - en particulier pour les vérins simple tige - est adapté aux mouvements de "base" à longue course ou aux températures élevées.

Dans les vérins d'essai précis et rigides de la série 320, associés aux systèmes de joints Servofloat^®, Servoseal^® ou Servocop^®, les systèmes de guide avec segments de guidage peuvent supporter de très fortes charges, ce qui permet d'admettre des forces transversales très élevées sur la tige de piston.
