Ce qui distingue nos vérins spéciaux :
  • Savoir-faire de plusieurs décennies
  • Conseil sur place
  • Haute qualité des composants
  • Solution spécifique au client
  • Surfaces de roulement rodées
  • Service de pièces de rechange à vie

Constructions individuelles pour vérins hydrauliques spéciaux
Vérins à visser

Les vérins hydrauliques sont fixés mécaniquement et ensuite raccordés hydrauliquement avec des tuyaux flexibles ou des tubes. Une alternative peu encombrante sont les vérins à visser, qui sont installés avec un corps de vérin étagé dans des alésages étagés. Ce vérin, qui peut être utilisé dans un bloc, est généralement intégré dans une machine et protégé des influences extérieures. Les avantages :
  • Faible volume de construction
  • Montage simple sans raccords vissés

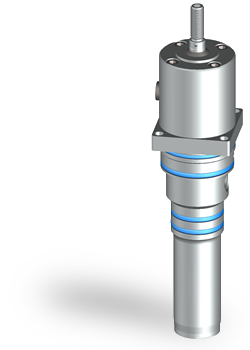

Vérin à visser

Constructions individuelles pour vérins hydrauliques spéciaux
Vérins hydrauliques avec dispositif anti-torsion

Les tiges de piston des vérins hydrauliques sont généralement protégées contre la torsion par des éléments de fixation. Si la tige n'est pas fixée, elle peut se tordre. Même de faibles moments externes peuvent suffire, et même la structure de surface de la tige de piston peut provoquer une vrille sur la course. Ceci peut être évité par des dispositifs mécaniques, même pour des couples très élevés. Nous choisissons la variante adaptée à votre cas d'application.
Vérins avec dispositif anti-torsion

Constructions individuelles pour vérins hydrauliques spéciaux
Vérins hydrauliques comme colonne de guidage

La solution pour la combinaison peu encombrante de mouvements linéaires et d'un guide exact : la colonne de guide trempée à l'extérieur avec vérin hydraulique intégré. Ici, les charges couplées à la tige de piston peuvent être guidées et déplacées avec précision sans charger le vérin par des forces radiales.

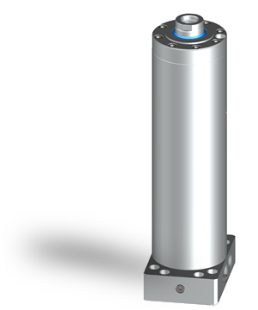

Vérin hydraulique comme colonne de guidage
plus d'infos sur le vérin hydraulique comme colonne de guidage

Constructions individuelles pour vérins hydrauliques spéciaux

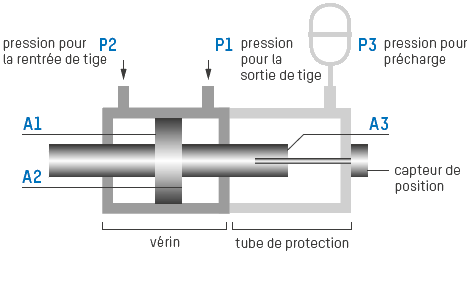

Vérins hydrauliques avec tube de protection contre la pression

Pour une compensation de poids ou pour obtenir un effet de ressort, il est parfois nécessaire d'appliquer des précharges sur les pièces à tester. Les vérins hydrauliques avec un tube de protection sous pression conviennent à cet effet. L'entraînement et le ressort hydraulique sont ainsi combinés dans un seul composant.

Un vérin double tige est en outre soumis à la pression d'un accumulateur sur la tige de piston libre, ce que l'on appelle le côté du tube de protection. La surface effective A3, qui résulte du diametre tige, agit ainsi comme un « ressort de tube de protection ». Le vérin hydraulique travaille avec ses deux chambres A1 et A2 en plus de cette force hydraulique agissant en permanence.
Vérin hydraulique avec tube de protection contre la pression

Constructions individuelles pour vérins hydrauliques spéciaux

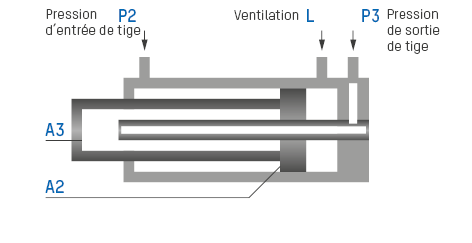

Vérins synchrones

Pour les mouvements dynamiques, les vérins hydrauliques avec des
surfaces effectives de même taille sont avantageux. Le vérin synchrone est la solution idéale en cas de manque de place ou pour les tâches d'essai avec une longue course. Sa longueur de construction correspond à celle d'un vérin avec une
tige de piston d'un seul côté. Une grande tige transmet la force vers l'extérieur, et une tige plus petite y est insérée. Ainsi, deux surfaces effectives pour la
sortie de tige A3 et rentrer la tige A2 sont créées, et elles sont de même taille.
Vérins synchrones

Vérin rapide avec course de force
Vérin de presse, vérin hydraulique avec fonction de marche rapide

Si une force très élevée est requise sur une courte plage de course uniquement lors du démarrage du vérin hydraulique, des vérins rapides avec course de force sont utilisés. Pour le reste de la course de ces vérins hydrauliques avec fonction de marche rapide, une vitesse de déplacement plus élevée est disponible, mais avec une surface effective plus petite et donc une force plus faible.

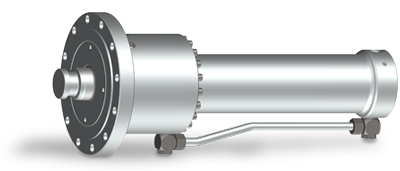

Vérins rapides en direction de rentrée
plus d'infos sur les vérins rapides avec course de travail

Extensions et adaptations pour les vérins spéciaux
Modification du fluide

Selon le domaine d'application, différents fluides sont nécessaires. Dans l'industrie agroalimentaire, des huiles inoffensives pour la santé sont exigées, dans les aciéries, des liquides difficilement inflammables. Les vérins spéciaux sont conçus en conséquence avec des joints et des revêtements adaptés. Exemples de fluides :
  • Huiles minérales
  • Huiles de silicone
  • Huiles rapidement biodégradables
  • Liquide de frein
Fluide

Extensions et adaptations pour les vérins spéciaux
Modification du matériau

Le choix du matériau dépend de l'application et est adapté individuellement à vos exigences. Par exemple :
  • Acier inoxydable pour l'industrie alimentaire
  • Acier amagnétique pour le secteur médical
  • L'aluminium permet d'économiser du poids
  • Acier résistant au froid pour une utilisation dans les régions/zones froides
Matériaux
