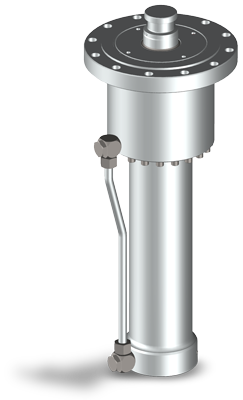

Vérin rapide avec course de force
Vérin de presse, vérin hydraulique avec fonction de marche rapide
Les vérins à course rapide sont utilisés lorsqu'une force très élevée est requise sur une courte plage de course lors du démarrage du vérin hydraulique. Pour le reste de la course du vérin hydraulique, une vitesse de déplacement plus élevée est nécessaire, mais une force plus faible est suffisante.
L'avantage de ces vérins à course rapide est qu'il est possible de travailler avec un groupe plus petit, car la puissance pour la force accrue et la course rapide ne sont pas nécessaires simultanément. De plus, la fonction de course rapide permet de raccourcir les cycles de travail de la machine.
- Un vérin hydraulique - deux courbes de force
- Économie d'énergie : moins de puissance nécessaire pour la course rapide
- Augmentation de la productivité grâce à des cycles de travail plus élevés
Applications pour les vérins rapides
Fonderie, moulage sous pression, construction de presses
Les vérins bi-force avec fonction de marche rapide sont utilisés, entre autres, dans le secteur de la fonderie ou dans la construction de presses, d'où la désignation de « vérin de presse avec marche rapide intégrée ».
Fonderie et moulage sous pression
Pour l'ouverture du moule de fonderie, une force accrue est nécessaire pour séparer le moule de fonderie des composants - pour l'« arracher » - afin de pouvoir ouvrir le moule. Dès que le moule est détaché, seule une faible force est nécessaire, c'est pourquoi le vérin à course rapide doit effectuer le reste de la course d'ouverture le plus rapidement possible.
Construction de presses
Une force élevée est nécessaire pour le processus de pressage. L'application de cette force de pressage élevée a généralement lieu juste avant la position finale du vérin hydraulique. Pendant le reste du mouvement, le vérin de presse fonctionne avec une charge nettement plus faible, entre autres, il s'agit uniquement de maintenir l'espace libre pour le chargement.
En entrant votre code postal, vous accéderez directement à votre interlocuteur.
Fonction

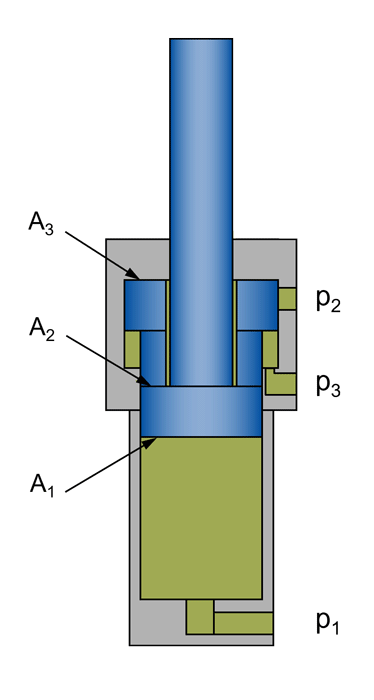

Vérin rapide en direction de la rentrée avec course de force au début de la course
Dans le cas du vérin rapide, qui applique la force de traction importante, la surface du piston supplémentaire (A3) est automatiquement mise sous pression (p2) lors de la course de retour. Tant que le piston supplémentaire repose sur la surface du piston (A2), la tige de piston rentre la tige avec une force importante jusqu'à ce que le piston supplémentaire atteigne la butée finale. À partir de ce moment, la tige de piston (A2) peut rentrer la tige plus rapidement jusqu'à la position souhaitée, car sa surface effective est plus petite. Le piston supplémentaire peut soit être mis sous pression activement via l'orifice taraudé p3, soit être déplacé passivement par la tige de piston via un filtre à l'air et une conduite d'huile de fuite.
| Symboles de formule | |
| A1 / p1 | Course de sortie |
| A2 | Marche rapide |
| A3 / p2 | Gamme de force |
Fonction

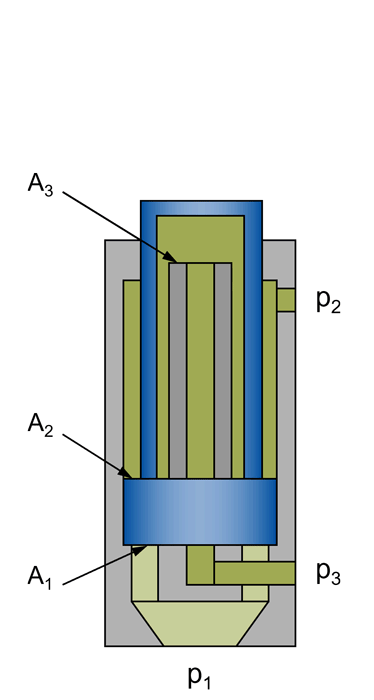

Vérin d'approche rapide en sortie avec rapport de force en fin de course
Dans le vérin rapide, qui applique la grande force en poussant, la tige de piston est percée de manière creuse. Dans celle-ci se trouve une tige supplémentaire avec une petite surface effective (A3). Pour une sortie de tige rapide, la petite surface rapide (A3) est mise sous pression (p3). Pendant cette course rapide, le besoin en fluide pour remplir la grande chambre pour la course de force est assuré par une vanne de préremplissage ou avec une faible pression (p1). La course de force avec la grande surface de la tige de piston (A1) peut être activée hydrauliquement à tout moment et dans n'importe quelle position.
| Symboles de formule | |
| A1 / p1 | Circuit de force - Raccord d'aspiration / de pression |
| A3 / p3 | Marche rapide |
| A2 / p2 | Course de retour |
