Avantages du blocage de tige avec joint de piston de pression :
  • Pour les applications particulièrement sensibles
  • Faible frottement de glissement
  • Vitesses jusqu'à 2 m/s possibles
  • Frottement de glissement indépendant de la pression

Principe de fonctionnement du bloqueur de tige avec joint de piston de pression

Le bloqueur de tige Ratio-Clamp®  fonctionne selon le principe de la liaison par friction : dans la position initiale sans pression, la force stockée dans les ressorts est déviée via le cône et bloque une tige cylindrique. La pression de déverrouillage hydraulique appliquée déplace le piston de verrouillage contre la force du ressort et déverrouille ainsi le blocage.

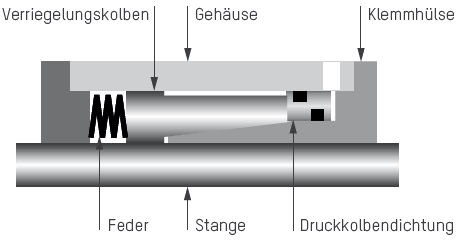

Bloqueur de tige Ratio-Clamp® avec joint de piston de pression
Les joints soumis à la pression sur la douille de blocage et le piston de verrouillage sont remplacés par un joint de piston de pression qui ne touche pas la tige. Le frottement de glissement extrêmement faible est donc indépendant de la pression de déverrouillage et constant.
Ratio-Clamp® avec joint de piston de pression
Dessins et données CAOVous trouverez les données CAO du bloqueur de tige dans notre HÄKO ou chez Cadenas.
Cadenas - PARTcommunity

Données techniques du bloqueur de tige avec joint de piston de pression

Étant donné que la géométrie de blocage et le ressort sont identiques au Ratio-Clamp® standard, les mêmes forces de retenue peuvent être réalisées. Cependant, en raison de la plus petite surface effective hydraulique, la pression de déverrouillage minimale admissible augmente. La pression de déverrouillage maximale reste à 160 bars.

  • Pour toutes les tiges cylindriques avec une surface dure
  • Résistance à la charge indépendante de la direction
  • Après 2 millions de cycles de commutation, une vérification en usine du Ratio-Clamp® est nécessaire.
  • Vitesse max. de la tige : 1 m/s avec Servocop®, 2 m/s avec joint de piston de pression
  • Pression de déverrouillage max. : 160 bars
  • Température de service : -30°C à +80°C
  • Fluides : huiles minérales, autres fluides tels que l'eau, HFC ou Skydrol® sur demande
Données techniques au format PDF
Vous trouverez ici toutes les données techniques de notre bloqueur de tige Ratio-Clamp® sur une fiche de présentation.
DE EN FR ZH IT
RATIO-CLAMP®

 RATIO-CLAMP®
JOINT DE PISTON DE PRESSION
+ Pression de déverrouillage
+ Verrouillage
+ Système de joints
+ Certification		 Version de base
Avec force de ressort
Servocop®
TÜV		 Version de base
Avec force de ressort
Joint de piston de pression
TÜV
Ø tige
(mm)
 Force de
retenue max.
(kN)		 Pression de
déverrouillage min.
(bar)		 Force de
retenue max.
(kN)		 Pression de
déverrouillage min.
(bar)
 16  10     60
 18  12,5  55    12,5  75
 20  14     55     14     75
 22  17     70     17     90
 25  20     70     20     90
 28  31,5  90     31,5  120
 30  40     105     40     135
 32  40     60     40     90
 36  45     75    45     100
 40  50     80     50     100
 45  65     70     65     90
 50  80     90     80     110
 56  90     75     90     100
 60  100     75     100     100
 63  100     85     100     110
 70  140     80     140     110
 80  180     90     180     110
 90  200     65    200    85
 100  250     75     250     95
 110  300     65     300     90
 120  330     70     330     90
 125  350     75     350     90
 140  450     65
 160  750     90



Autres forces de retenue & Ø tige sur demande.
Un verrouillage hydraulique est possible jusqu'à 2 000 kN de force de retenue et Ø tige 300 mm.
Les valeurs indiquées s'appliquent au fonctionnement avec de l'huile minérale. La force de retenue peut varier lors de l'utilisation d'autres fluides.
