Bloqueur de tige Ratio-Clamp®
Une maintenance sur le bloqueur de tige nécessite un nouveau réglage des forces de retenue. Il est donc recommandé d'envoyer le bloqueur de tige chez Hänchen pour la maintenance.

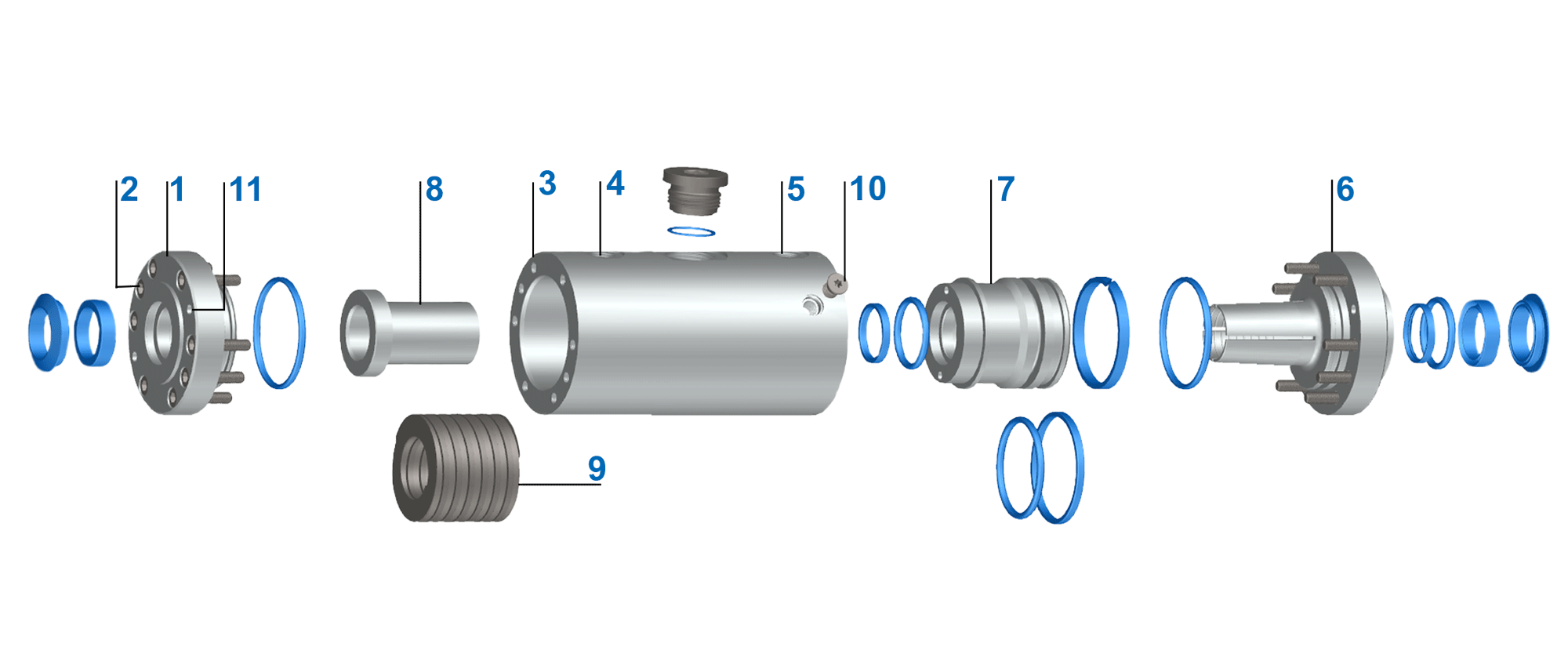

Structure du bloqueur de tige avec un fond monobloc et un ressort
|
|
| Avertissement | Danger de mort dû aux pièces précontraintes par ressort !
|
Démontage du bloqueur de tige
en version à clé
Pour effectuer vous-même un remplacement de joint, retirez d'abord le bloqueur de tige de la machine, puis démontez le bloqueur de tige Ratio-Clamp®.
Démontage de la machine
- Ne pas démonter le bloqueur de tige
- Débloquer hydrauliquement le bloqueur de tige au niveau de l'orifice taraudé [EE]. Respecter les pressions minimales et maximales.
- Retirez toutes les clés de la position de fonctionnement et insérez-les dans la position de transport.
- Mettre le bloqueur de tige hors pression, retirer les tuyaux.
- Retirer les vis de fixation du bloqueur de tige vers la machine.
Démontage du bloqueur de tige
- Desserrer et retirer les vis de fixation [2] sur le fond [1] en croix.
- Préparez un récipient pour récupérer l'huile hydraulique qui s'écoule.
- Laisser l'huile hydraulique s'écouler complètement du bloqueur de tige au niveau du raccord de déverrouillage EE [5].
- Retirer le fond [1] du tube avec des vis extractrices.
- Retirer le fond avec la douille de blocage [6] à l'aide des vis extractrices du tube.
- Retirez le piston de blocage et les autres pièces du tube.
Démontage du bloqueur de tige
sans exécution à clé
Pour effectuer vous-même un remplacement de joint, démontez le fond du bloqueur de tige Ratio-Clamp® sur la tige de fonction de votre machine.
Démontage de la machine
- Desserrer progressivement en croix les vis de fixation [2] sur le fond [1].
- Dévissez les vis de fixation d'environ 5 à 7 tours, ne les retirez pas.
- Appliquer hydrauliquement une pression sur le raccord de déverrouillage EE [5] avec une pompe manuelle jusqu'à ce que le fond [1] repose sur les vis de fixation [2], ou que le bloqueur de tige soit déverrouillé. Ceci sert à séparer le piston de blocage [7] du fond avec la douille de blocage [6].
- Retirez la pompe manuelle.
- Dévissez complètement les vis de fixation et retirez-les.
- Préparez un récipient pour récupérer l'huile hydraulique qui s'écoule.
- Retirer le bloqueur de tige de la tige de fonction.
Démontage du bloqueur de tige
- Préparez un récipient pour récupérer l'huile hydraulique qui s'écoule.
- Laisser l'huile hydraulique s'écouler complètement du bloqueur de tige au niveau du raccord de déverrouillage EE [5].
- Retirer le fond [1] du tube avec des vis extractrices.
- Retirer le fond avec la douille de blocage [6] à l'aide des vis extractrices du tube.
- Retirez le piston de blocage et les autres pièces du tube.
Montage du bloqueur de tige
Pour toutes les variantes
Pour monter le bloqueur de tige en version à clé, prêt à être installé – sécurisé avec la clé – une tige de fonction est nécessaire.
Nous recommandons de monter le bloqueur de tige en version à clé directement sur la tige de fonction, de la même manière que le bloqueur de tige sans version à clé.
- Monter le fond avec la douille de blocage [6] dans le tube et serrer les vis.
- Montez le piston de blocage et les autres pièces.
- Monter le fond [1] dans le tube, visser les vis en croix jusqu'à ce qu'un espace d'environ 5 mm subsiste entre le fond et le tube. Les ressorts restent non comprimés.
- Glisser le bloqueur de tige avec le côté de déverrouillage EE en premier sur la tige à bloquer.
- Serrer les vis sur le fond [1] dans le tube en croix jusqu'à ce qu'il n'y ait plus d'espace.
- Vérifier la force de retenue.
Pour le bloqueur de tige en version à clé
- Fixer la clé en position de fonctionnement sur le bloqueur de tige.
