Forces radiales
Proposition d'équipement de vérins hydrauliques
La proposition de sélection des caractéristiques d'équipement dépend de nombreuses conditions de fonctionnement.
Le bon équipement est déterminant pour la qualité et la fiabilité du vérin hydraulique, pour sa force de frottement, ainsi que pour le comportement à l'usure du vérin hydraulique.
En particulier, pour la détermination de l'équipement, il convient de tenir compte, outre les températures de service et les courses et vitesses de déplacement déterminées lors de la conception hydraulique, des forces radiales agissant sur la tige de piston du vérin :
 |

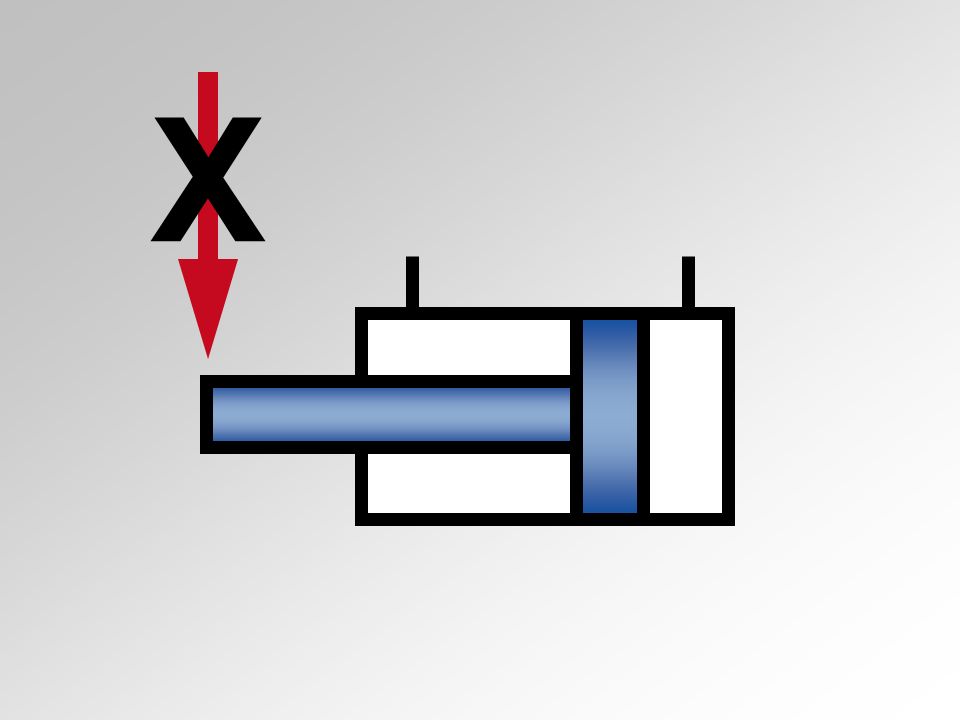

Absence de forces radiales Idéalement, un vérin hydraulique est installé de manière à ce qu'aucune force radiale n'agisse sur la tige de piston. Dans ces cas, il est recommandé d'utiliser un système de guidage métallique ou le système de guidage Servoslide® sur le fond. |
 |

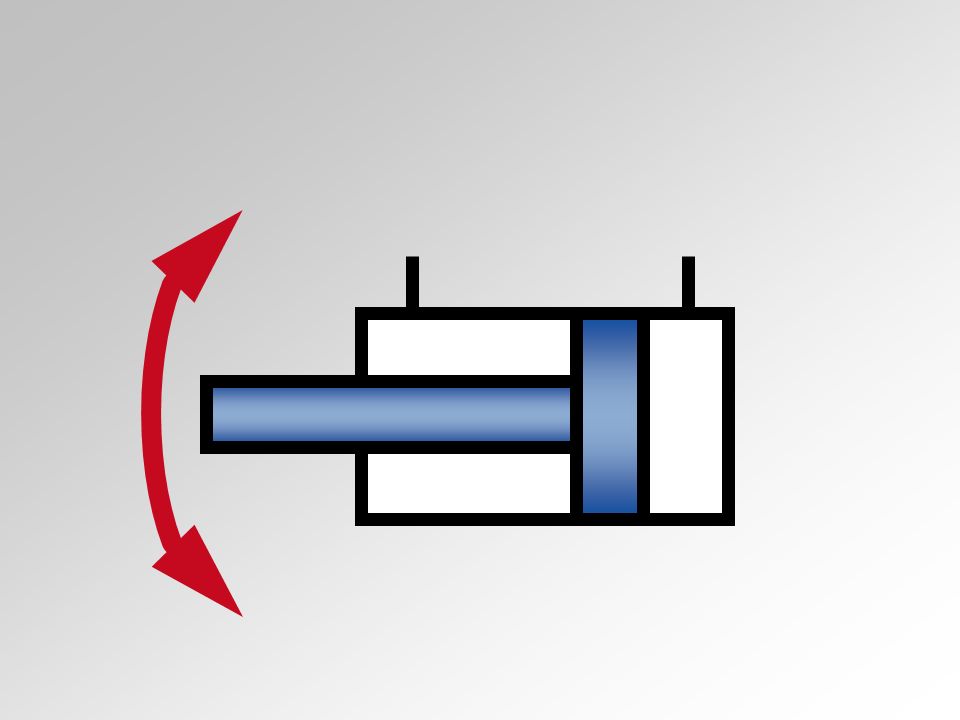

Forces radiales dues au mouvement transversal Les vérins hydrauliques avec des types de fixation pivotantes, comme les rotules, sont souvent soumis à des forces radiales qui apparaissent en raison d'un mouvement transversal du vérin. En principe, les vérins hydrauliques sont conçus pour cela, et le système de guidage Servoslide® sur le fond est recommandé. |
 |

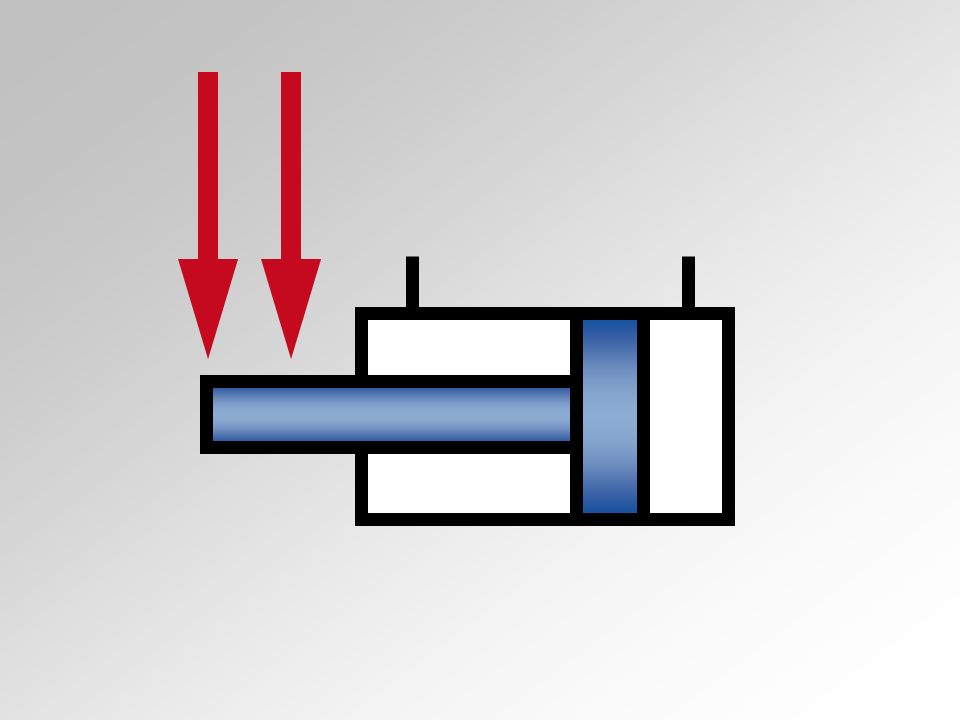

Forces radiales très élevées Les mouvements très dynamiques peuvent également entraîner des forces radiales très élevées sur la tige de piston du vérin hydraulique. Les vérins de la série 320 sont particulièrement prévus pour de telles applications. |
La proposition émise est basée exclusivement sur les conditions de fonctionnement demandées ici. Aucune garantie ne peut être donnée quant à leur exactitude en raison d'éventuelles influences inconnues.
Veuillez contacter notre service de conseil à l'application si d'autres facteurs d'influence interviennent.
