Système de joints joint de piston de pression
Équipement du bloqueur de tige Ratio-Clamp®

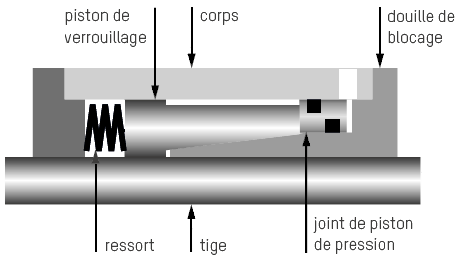

Le système de joints décrit les formes de construction et la combinaison des éléments d'étanchéité à l'intérieur du bloqueur de tige Ratio-Clamp®.
Pour les applications particulièrement sensibles, le système de joints peut être utilisé avec un joint de piston de pression. Dans ce système, la tige se déplace sans joints sous pression à l'état déverrouillé.
Combinaison de joints
- joint de piston de pression
- Joint à lèvre
- Racleur
Le frottement du système est donc indépendant de la pression de déverrouillage et constant. Cette version convient par exemple aux applications de test.
| Vitesse de la tige | jusqu'à 2 m/s |
| Plage de température | de -30 °C à +80 °C |
Selon le fluide utilisé, il convient de tenir compte des matériel des joints.
| Fluide | Matériel des joints | Matériaux de base |
| Huile minérale DIN 51524 | À base de PU/ NBR (Standard) |
PU / NBR / PTFE |
|
HFC - Eau glycol DIN 51502 |
À base de NBR |
NBR / PTFE |
