Vérins hydrauliques standard
Fabricant de vérins hydrauliques

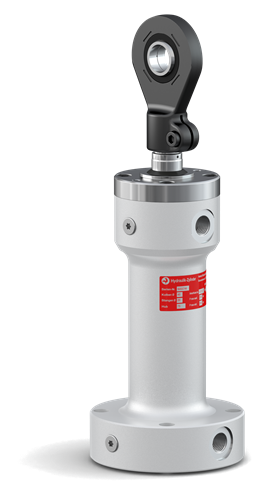

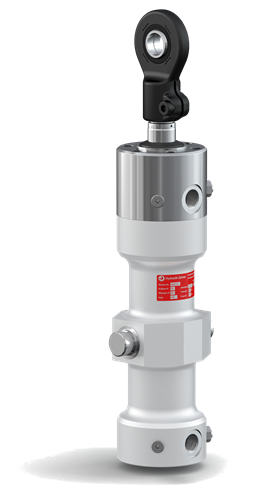

Les vérins hydrauliques offrent beaucoup d’avantages : ils sont durables, à faible frottement et robustes. Les séries 120 et 300 que nous fabriquons en tant que fabricant de vérins hydrauliques ont une excellente réactivité, une faible usure et donc de longs intervalles de maintenance.
Dans la qualité Hänchen typique avec des éléments d'étanchéité adaptés, ces vérins standard répondent aux exigences techniques les plus élevées, pour des entraînements sûrs et fiables.
Au-delà de nos modules standard, nous développons et produisons des vérins hydrauliques spéciaux individuels de haute qualité pour les domaines d'application les plus divers.
- Démarrage à partir de l'arrêt sous pleine charge
- Puissance disponible en continu et simultanément
- Construction compacte
- Faible frottement
- Aucun risque de défaillance
- Aucun effet de stick-slip
Propriétés d'un vérin hydraulique
Avantages de l'hydraulique
- Prêt à démarrer : depuis l'arrêt sous pleine charge
- La construction compacte avec une faible inertie garantit une densité de puissance élevée. Ainsi, les vérins peuvent démarrer immédiatement sous pleine charge et changer rapidement de sens de mouvement.
- En position : dans toutes les situations
Les vitesses sont réglables en continu avec un concept de régulation simple et une grande précision de positionnement, même lorsque les exigences varient considérablement.
- Rapide : même avec une charge élevée
La force et la vitesse sont constantes et peuvent être utilisées simultanément à pleine puissance.
- Vérins hydrauliques pour chaque plage de fréquence
La dynamique requise de l'entraînement détermine le type d'effet du vérin. Avec des vannes de contrôle rapides, même les vérins simple tige atteignent une qualité de profil élevée à hautes fréquences. Les valeurs limites indiquées dans le diagramme sont des valeurs indicatives pour votre conception. Elles dépendent de différentes conditions d'utilisation - nous vous aidons dans votre choix.
Séries de vérins standards de Hänchen
Pour les oscillations à course longue et courte
Notre vaste gamme standard est parfaitement adaptée à de nombreuses applications différentes.
En cas de besoin répété d'une plus grande quantité de lots, il est intéressant de concevoir le vérin hydraulique exactement selon les exigences respectives. Ici, Hänchen, en tant que fabricant de vérins hydrauliques, adopte une approche globale afin de proposer un vérin de série avec un rapport qualité-prix optimisé.
- Faibles coûts unitaires des vérins
- Le vérin peut faire exactement ce que l'application exige
- Délais de livraison rapides grâce à des processus optimisés pour la série
- Approvisionnement rapide en pièces de rechange grâce au stockage des joints
Si vous avez besoin de vérins double effet en tant que vérins de série, veuillez nous contacter directement.
Équipement vérin standard
Systèmes de joints et de guidage
Le système de joints dans le fond et sur le piston est l'élément central d'un vérin hydraulique et détermine les possibilités d'utilisation. Il définit les propriétés de frottement et le comportement stick-slip du vérin standard, les vitesses réalisables et l'impact des forces radiales.
Pour en savoir plus sur l'équipement du fond et du piston du vérin hydraulique, cliquez ici.
Accessoires et outils pour vérins hydrauliques standard
Éléments de fixation, outil de montage et outils
Nos accessoires disponibles en standard sont disponibles dans le configurateur de produits HÄKO adapté à votre vérin sélectionné.
Données techniques des vérins standard Hänchen
Vérins hydrauliques du fabricant
Type d'effet : vérin simple tige, vérin double tige | Systèmes de joints : système de base, Servocop®, Servoseal®, Servofloat® |
Vitesses : jusqu'à 2 m/s | Course : 1 - 6 000 mm
Le calculation hydraulique des vérins hydrauliques, ainsi que la sélection des accessoires, vannes et fiches techniques appropriés, peuvent être effectués dans notre configurateur de produits HÄKO.
| Série 120 | Série 300 | |||||
| Alésage (mm) |
Ø tige (mm) |
Force F1 | F2 (kN) |
Pression max.* (bar) |
Force F1 | F2 (kN) |
Pression max.* (bar) |
|
| 25 | 12 16 |
7,4 | 5,7 7,4 | 4,3 |
150 150 |
--- 14,7 | 8,7 |
--- 300 |
|
| 32 | 16 20 |
12,1 | 9,0 12,1 | 7,4 |
150 150 |
--- 24,1 | 14,7 |
--- 300 |
|
| 40 | 20 25 30 |
18,8 | 14,1 18,8 | 11,5 --- |
150 150 --- |
--- 37,7 | 23,0 37,7 | 16,5 |
--- 300 300 |
|
| 50 | 25 30 40 |
29,5 | 22,1 29,5 | 18,8 --- |
150 150 --- |
--- 58,9 | 37,7 58,9 | 21,2 |
--- 300 300 |
|
| 60 | 30 40 50 |
42,4 | 31,8 42,4 | 23,6 --- |
150 150 --- |
--- 84,8 | 47,1 84,8 | 25,9 |
--- 300 300 |
|
| 80 | 40 50 60 |
75,4 | 56,5 75,4 | 45,9 --- |
150 150 --- |
--- 150,8 | 91,9 150,8 | 66,0 |
--- 300 300 |
|
| 100 | 50 60 80 |
117,8 | 88,4 117,8 | 75,4 --- |
150 150 --- |
--- 235,6 | 150,8 235,6 | 84,8 |
--- 300 300 |
|
| 125 | 60 80 100 |
184,1 | 141,7 184,1 | 108,7 --- |
150 150 --- |
--- 368,2 | 217,4 368,2 | 132,5 |
--- 300 300 |
|
| 140 | 80 100 |
230,9 | 155,5 230,9 | 113,1 |
150 150 |
--- 461,8 | 226,2 |
--- 300 |
|
| 160 | 80 100 |
301,6 | 226,2 301,6 | 183,8 |
150 150 |
--- 603,2 | 367,6 |
--- 300 |
|
| 180 | 100 120 |
381,7 | 263,9 381,7 | 212,1 |
150 150 |
--- 763,4 | 424,1 |
--- 300 |
|
| 200 | 100 120 140 |
628,3 | 471,2 628,3 | 402,1 --- |
200 200 --- |
--- --- 942,5 | 480,7 |
--- --- 300 |
|
| 220 | 120 140 160 |
760,3 | 534,1 760,3 | 452,4 --- |
200 200 --- |
--- --- 1.140,0 | 537,2 |
--- --- 300 |
|
| 250 | 120 140 180 |
981,7 | 755,6 981,7 | 673,9 --- |
200 200 --- |
--- --- 1.472,0 | 709,2 |
--- --- 300 |
|
| 300 | 160 200 |
1.413,7 | 1.011,6 --- |
200 --- |
--- 2.120,6 | 1.178,2 |
--- 300 |
|
* Pour la fixation avec fixation pivotante, la pression est limitée à 120 bars.
F1 = Force en poussant lors de la sortie de tige du vérin | F2 = Force en tirant lors de la rentrée de la tige du vérin
Pour les vérins double tige, la rentrée et la sortie de tige correspondent à la valeur F2.
