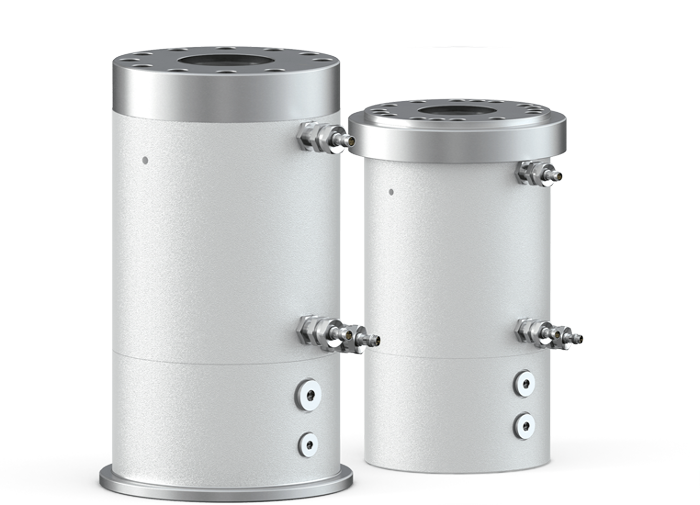

Dispositif antichute dans les machines
Sécurité antichute dans la construction de machines pour les axes verticaux
Le dispositif antichute sert à bloquer les tiges rondes dans les axes verticaux.
Il garantit une sécurité et une fiabilité maximales, que ce soit pour le maintien en continu de charges à l'arrêt, comme composant de sécurité pour les axes soumis à la gravité en cas d'urgence ou pour une sécurité antichute efficace dans la construction de machines.
Le dispositif antichute se verrouille mécaniquement selon un principe d'auto-renforcement et peut être sollicité en pression ou en traction. Le déverrouillage s'effectue par pression hydraulique ou pneumatique.
- Sécurité des personnes et des machines
- Force de serrage sans alimentation en énergie
- Pour une utilisation verticale
- Pneumatique ou hydraulique
- Force de retenue par principe d'auto-amplification
- Certifié par DGUV-Test
Utilisation et application du dispositif antichute
La solution de sécurité pour l'homme et la machine
Le dispositif antichute est basé sur notre expérience acquise depuis 1965 avec les bloqueurs de tige de type Ratio Clamp®. Nous avons spécialement développé cette technologie éprouvée pour garantir une sécurité maximale pour les applications sur les axes verticaux soumis à la gravité. Cela nous permet de fournir une force de serrage plus élevée en cas d'urgence.
- Fixation de tiges cylindriques de toutes sortes, dans n'importe quelle position
- Bloque à partir de l'arrêt, pour le freinage en cas de panne occasionnelle, même en mouvement
- Force de serrage sans apport d'énergie pour une durée illimitée
- Fixe les axes avec précision en cas de panne de courant, de défaut d'entraînement ou d'erreur de commande
- Presses et poinçonneuses : Empêche l'affaissement de la partie supérieure, protège l'outil et le personnel d'exploitation
- Machines-outils : Sécurise de manière fiable les axes verticaux lourds et les broches contre les chutes.
- Robotique et portiques : Maintient les outils et les charges en position de sécurité, même en cas de panne des entraînements
- Intralogistique & Ascenseurs : Sécurité garantie pour les personnes et les marchandises dans les systèmes de levage
Principe de fonctionnement du dispositif antichute
Le bloqueur de tige pour les dispositifs de maintien en hauteur
Le dispositif antichute fonctionne mécaniquement selon le principe de fonctionnement de l'adhérence. En l'absence de pression, la force de retenue s'accumule via le système de serrage conique lorsque la charge s'abaisse. Le principe d'auto-renforcement entre en jeu, ce qui verrouille la tige.
Charge sécurisée

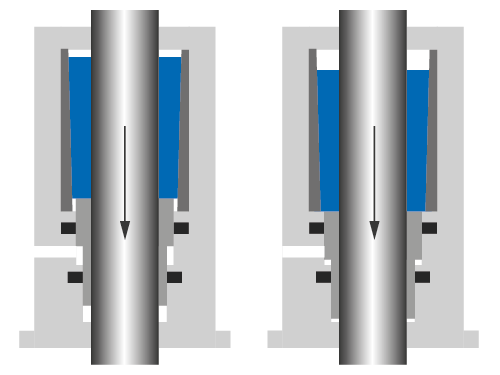

Si la pression de déverrouillage chute, les segments de serrage, soumis à la précontrainte du ressort, s'appliquent sur la tige à bloquer. Le frottement ainsi créé sécurise la charge et le dispositif antichute est prêt à prendre en charge la charge.
Verrouiller, prendre en charge la charge
Dès que la tige à bloquer se déplace dans le sens de la charge, le système de blocage se verrouille de manière auto-amplifiée, les segments de serrage se déplaçant par frottement jusqu'à la butée interne. La force de retenue s'établit ainsi et la charge est prise en charge.
Déverrouiller

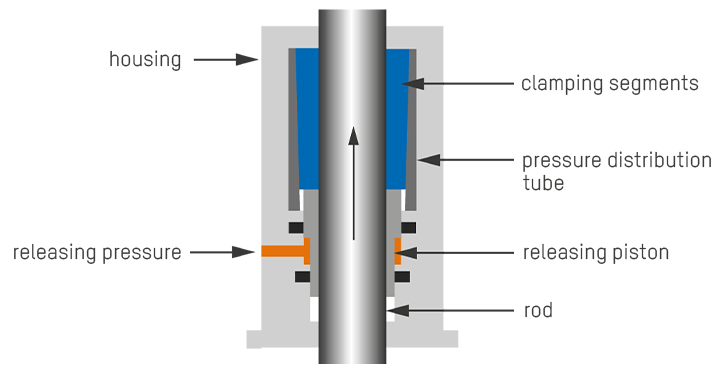

La pression de déverrouillage hydraulique ou pneumatique pousse le piston de déverrouillage avec les segments de serrage de l'état "charge sécurisée" vers le haut dans la position déverrouillée.
À l'état verrouillé, une force externe opposée à la direction de la charge doit en outre être appliquée à la tige bloquée, en plus de la pression de déverrouillage.Charger et surcharger
Une fois la charge prise en charge, la tige ne glisse pas jusqu'à la force de retenue maximale admissible.
Une surcharge avec glissement de la tige peut se produire occasionnellement sans endommager celle-ci ou le dispositif antichute.
Montage du dispositif antichute
Type de fixation : charge de pression ou charge de traction
Bride de fixation fixe
En complément de la portée de centrage fixée solidement sur le dispositif antichute, une bride fixe peut être utilisée. Lors de l'utilisation, il convient de veiller à ce que le dispositif antichute soit monté sans contrainte.
Bride de fixation mobile
En complément de la portée de centrage fixée solidement sur le dispositif antichute, une bride mobile peut être utilisée. Celle-ci permet une compensation de mouvement tant radiale que verticale.
Capteurs du dispositif antichute
Détecteurs de proximité inductifs et pressostats
Le dispositif antichute peut être équipé en option de jusqu'à 4 capteurs indépendants : en fonction du niveau de performance requis de la machine dans laquelle le dispositif antichute est intégré, les détecteurs de proximité peuvent être prévus en version redondante ou avec sortie de diagnostic si nécessaire.
Données techniques du dispositif antichute
Déverrouillage par pression hydraulique ou pneumatique
Dans notre configurateur de produits en ligne HäKo, vous pouvez assembler le bloqueur de tige - dispositif antichute, consulter les fiches techniques avec les dimensions d'implantation détaillées et demander les données CAO souhaitées. Différentes brides de fixation ainsi que des composants de capteurs sont disponibles comme accessoires. Une tige de fonction avec des extrémités de tige de piston librement configurables peut également être directement montée dans le HäKo.
Données techniques du dispositif antichute
Déverrouillage par pression hydraulique ou pneumatique
| DISPOSITIF ANTICHUTE POUR AXES VERTICAUX |
|||||
| + Verrouillage + Certification |
Auto-renforcé Test DGUV |
||||
| Ø tige (mm) |
Charge admissible (kN) |
Longueur d'installation (mm) |
Ø d'installation |
||
| 25 | 10 | 152 | 71 | ||
| 28 | 15 | 169 | 82 | ||
| 30 | 20 | 180 | 85 | ||
| 40 | 33 | 211 | 106 | ||
| 50 | 52 | 264 | 125 | ||
| 56 | 67 | 262 | 140 | ||
| 60 | 90 | 262 | 150 | ||
| 63 | 100 | 285 | 160 | ||
| 70 | 107 | 302 | 172 | ||
| 80 | 133 | 322 | 194 | ||
Les valeurs indiquées s'appliquent à tous les fluides.
Dimensions en bleu : tailles de paliers
Les forces de retenue du dispositif antichute pour machines ont une sécurité d'au moins 2, mais ne dépassent pas la sécurité de 2,8.
- Charge de compression ou charge de traction
- Déverrouillage hydraulique : min. 40 bar, max. 250 bar
- Déverrouillage pneumatique : min. 4 bar, max. 10 bar
- Contrôle en usine du dispositif antichute nécessaire après 2 millions de cycles de commutation
- Vitesse max. de la tige : 0,5 m/s
- Temperature de service: 0 °C à +60 °C
- Fluides : huiles minérales, HFC ou air comprimé, autres sur demande
