Tête de serrage pour presses hydrauliques, presses à injection, ...
Bloqueur de tige avec certification DGUV Test
Les têtes de serrage sont utilisées dans le monde entier dans les machines comme composant de sécurité pour la protection des personnes.
Avec l'homologation DGUV Test, la tête de serrage est autorisée pour une utilisation dans les presses hydrauliques - selon EN ISO 16092-1/-3 et pour les machines de moulage par injection de plastique - selon EN ISO 20430.
Nos deux versions, dispositif antichute et bloqueur de tige Ratio-Clamp®, conviennent aux applications dans lesquelles les charges soulevées doivent être protégées contre les chutes ou les descentes involontaires.
- Activé en cas de panne de courant
- Réception du test DGUV
- Aucun dommage au bloqueur de tige
- Aucun dommage à la tige bloquée
Utilisation comme composant de sécurité
Sécurisation des axes soumis à la gravité
Si des dangers dus à des forces ou des charges externes doivent être pris en compte conformément à la norme EN ISO 13849-1, la tête de serrage est une solution technologique fiable. En cas de fluctuation ou de perte d'énergie de pression, le bloqueur de tige bloque les tiges cylindriques soumises à une charge axial.
En tant qu'élément de sécurité, la tête de serrage est utilisée de la manière suivante :
- En tant qu'élément de maintien de position sûr en cas de rupture de canalisation
- Comme élément de blocage lorsque les vérins ou les vannes ont des débits de fuite internes, par exemple via des joints d'entrefer
- En tant que composant de sécurité pour les axes soumis à la gravité, lorsque des dangers surviennent en raison de la charge, par exemple dans les dispositifs de maintien en hauteur en cas de descente dangereuse d'une charge
Le bloqueur de tige est autorisé en tant que composant de sécurité selon la norme EN ISO 13849-2. Pour un niveau de performance nécessitant une redondance, il peut par exemple être combiné avec un clapet anti-retour comme élément de sécurité secondaire.
Principe de fonctionnement des deux versions de tête de serrage
Protection des personnes sur les presses et les machines de moulage par injection

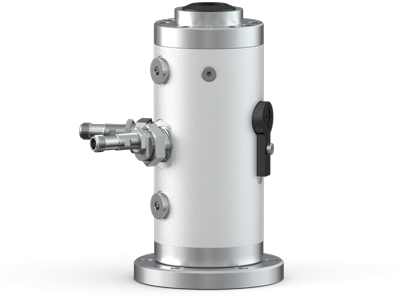

Principe de fonctionnement du Ratio-Clamp®
Le bloqueur de tige Ratio-Clamp® peut être utilisé horizontalement comme verticalement. Il fixe les tiges cylindriques indépendamment de la direction par adhérence, un ressort déclenchant le mécanisme de serrage en cas de perte d'énergie. L'ouverture du blocage s'effectue par pression hydraulique directement au même endroit, sans course de retour de la tige.

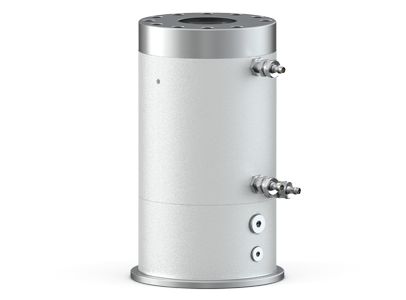

Principe de fonctionnement du dispositif antichute
Le dispositif antichute peut être utilisé verticalement. Il se verrouille selon un principe d'auto-renforcement et peut supporter des charges de traction ou de compression, selon la direction. Le déverrouillage du serrage s'effectue par pression hydraulique ou pneumatique grâce à une course de rappel de la tige.
Données techniques de l'unité de blocage Ratio-Clamp®
Montage horizontal ou vertical
| RATIO-CLAMP® EN TANT QUE COMPOSANT DE SÉCURITÉ |
||||||
| + Pression de déverrouillage + Verrouillage + Système de joints + Certification |
Système de base Avec force de ressort Servocop® Test DGUV |
|||||
| Ø tige (mm) |
Charge admissible (kN) |
Pression de déverrouillage min. (bar) |
Longueur |
Ø de montage (mm) |
||
| 18 | 6,25 | 55 | 175 | 80 | ||
| 20 | 7 | 55 | 175 | 80 | ||
| 22 | 8,5 | 70 | 175 | 80 | ||
| 25 | 10 | 70 | 175 | 80 | ||
| 28 | 15,75 | 90 | 185 | 95 | ||
| 30 | 20 | 105 | 185 | 95 | ||
| 32 | 20 | 60 | 205 | 116 | ||
| 36 | 22,5 | 75 | 205 | 116 | ||
| 40 | 25 | 80 | 205 | 116 | ||
| 45 | 32,5 | 70 | 225 | 140 | ||
| 50 | 40 | 90 | 225 | 140 | ||
| 56 | 45 | 75 | 250 | 168 | ||
| 60 | 50 | 75 | 250 | 168 | ||
| 63 | 50 | 85 | 250 | 168 | ||
| 70 | 70 | 80 | 292 | 200 | ||
| 80 | 90 | 90 | 292 | 200 | ||
| 90 | 100 | 65 | 450 | 253,5 | ||
| 100 | 125 | 75 | 450 | 253,5 | ||
| 110 | 150 | 65 | 525 | 324 | ||
| 120 | 165 | 70 | 525 | 324 | ||
| 125 | 175 | 75 | 525 | 324 | ||
| 140 | 225 | 65 | 540 | 390 | ||
*Les valeurs indiquées s'appliquent au fonctionnement avec de l'huile minérale. L'utilisation d'autres fluides tels que le HFC peut entraîner une variation de la force de retenue.
Les forces de retenue de l'unité de blocage Ratio-Clamp® correspondent au minimum à 2 fois le poids de la charge à sécuriser.
Dans cette variante de Ratio-Clamp® avec certification de test DGUV, l'état verrouillé est interrogé et affiché au moyen d'un détecteur de proximité inductif. Celui-ci possède une sortie de diagnostic supplémentaire pour surveiller sa fonction.
- Résistance à la charge indépendante de la direction
- Déverrouillé hydrauliquement : min. voir tableau, max. 160 bars
- Type d'exécution : Exécution à clé jusqu'à Ø 100
- Vérification en usine de la Ratio-Clamp® nécessaire après 1 million de cycles de commutation
- Vitesse de tige max. : 1 m/s avec Servocop®
- Température de service : -30 °C à +80 °C
- Fluides : huiles minérales ou HFC*, autres fluides comme l'eau ou le Skydrol® sur demande
Données techniques du dispositif antichute
Montage en traction ou en compression
| DISPOSITIF ANTICHUTE EN TANT QUE COMPOSANT DE SÉCURITÉ |
|||||
| + Verrouillage + Certification |
Auto-renforcé Test DGUV |
||||
| Ø tige (mm) |
Charge admissible (kN) |
Longueur d'installation (mm) |
Ø d'installation |
||
| 25 | 10 | 152 | 71 | ||
| 28 | 15 | 169 | 82 | ||
| 30 | 20 | 180 | 85 | ||
| 40 | 33 | 211 | 106 | ||
| 50 | 52 | 264 | 125 | ||
| 56 | 67 | 262 | 140 | ||
| 60 | 90 | 262 | 150 | ||
| 63 | 100 | 285 | 160 | ||
| 70 | 107 | 302 | 172 | ||
| 80 | 133 | 322 | 194 | ||
Les valeurs indiquées s'appliquent à tous les fluides.
Dimensions en bleu : tailles de paliers
Les forces de retenue du dispositif antichute pour machines ont une sécurité d'au moins 2, mais ne dépassent pas la sécurité de 2,8.
- Charge de compression ou charge de traction
- Déverrouillé hydrauliquement : min. 40 bars, max. 250 bars
- Déverrouillage pneumatique : min. 4 bar, max. 10 bar
- Contrôle en usine du dispositif antichute nécessaire après 2 millions de cycles de commutation
- Vitesse max. de la tige : 0,5 m/s
- Temperature de service: 0 °C à +60 °C
- Fluides : huiles minérales, HFC ou air comprimé, autres sur demande
FAQ sur la tête de serrage
Certification DGUV Test
Qu'est-ce qu'une tête de serrage ?
Une tête de serrage est un composant utilisé dans les machines comme élément de sécurité. Elle fixe les tiges rondes dans n'importe quelle position, le mécanisme de serrage s'activant automatiquement en cas de coupure d'alimentation. En raison de ce principe de fonctionnement, les têtes de serrage sont souvent utilisées pour sécuriser les charges, notamment pour éviter les dangers en cas de panne de courant.
Comment sécuriser les axes soumis à la gravité conformément à la DGUV ou à la directive Machines ?
Les axes soumis à la gravité doivent par exemple être sécurisés conformément à la norme EN ISO 13849. Selon le niveau de performance (PLr) à atteindre, une sécurisation redondante est nécessaire. Pour les axes hydrauliques, cela peut se faire via une vanne d'arrêt en combinaison avec une tête de serrage ou un bloqueur de tige, ou un dispositif antichute.
Le bloqueur de tige est-il un composant de sécurité selon la norme EN ISO 13849 ?
Le bloqueur de tige peut être utilisé comme un composant de sécurité conformément à la norme EN ISO 13849. Pour ce faire, nous indiquons sur demande une valeur B10D, avec laquelle vous pouvez calculer la valeur MTTF requise et déterminer le niveau de performance.
