Montage
Bloqueur de tige Ratio-Clamp®
Tous les types de bloqueur de tige Ratio-Clamp® peuvent être montés sur des vérins hydrauliques. Pour ce faire, la tige de piston du vérin doit être rallongée en fonction de la longueur du bloqueur de tige.
Le montage du bloqueur de tige Ratio-Clamp® sur un vérin hydraulique s'effectue via une bride intermédiaire.
Lors du montage d'un bloqueur de tige Ratio-Clamp® sur un vérin hydraulique dans HäKo, la sélection des pièces de fixation ainsi que l'allongement de la tige de piston sont effectués automatiquement.
Dans HäKo, le bloqueur de tige Ratio-Clamp® peut être monté sur les séries de vérins suivantes :
- Vérin hydraulique série 120 & 300
- Vérin hydraulique série 550 avec dimensions d'implantation selon ISO 6022
- Vérin normalisé série 160 selon ISO 6020-1
Lors de l'utilisation du Ratio-Clamp® avec un vérin des séries 300 ou 550, la force du vérin peut être supérieure à la force de retenue du Ratio-Clamp®.
Il convient notamment d'en tenir compte lors du choix de la fixation du vérin :

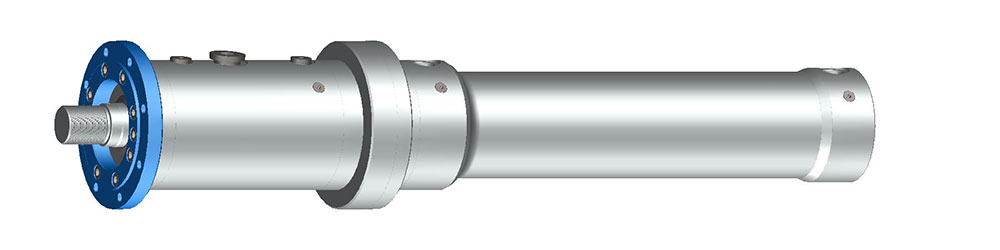

Lors de la fixation de l'unité d'entraînement sur le Ratio-Clamp®, le flux de force passe par la liaison à bride entre le vérin et le Ratio-Clamp®. Celle-ci n'est toutefois conçue que pour la force de retenue maximale.

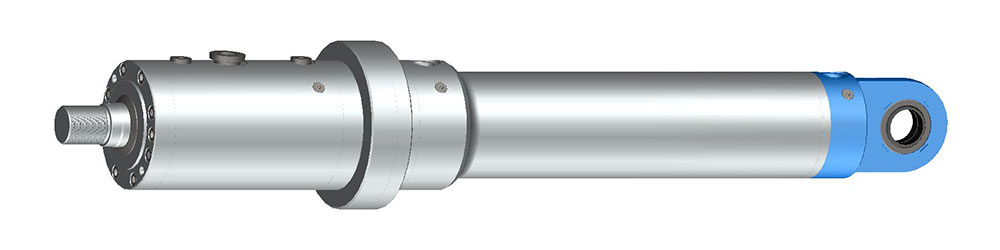

Lorsque les fixations de l'unité d'entraînement sont directement sur le corps du vérin, comme par exemple avec une fixation articulée, la force du vérin totale peut être appliquée avec le Ratio-Clamp® déverrouillé.
Il convient d'en tenir compte lors de la conception et du fonctionnement afin de ne pas surcharger le Ratio-Clamp® et d'éviter que la tige ne glisse.
Lors de l'utilisation du Ratio-Clamp® avec un vérin des séries 300 ou 550, la pression de service dans le vérin peut dépasser la pression admissible sur le Ratio-Clamp®.
Veuillez noter que la pression de déverrouillage du Ratio-Clamp® peut être réduite à la valeur admissible de 160 bars. Un réducteur de pression peut par exemple être utilisé à cet effet.

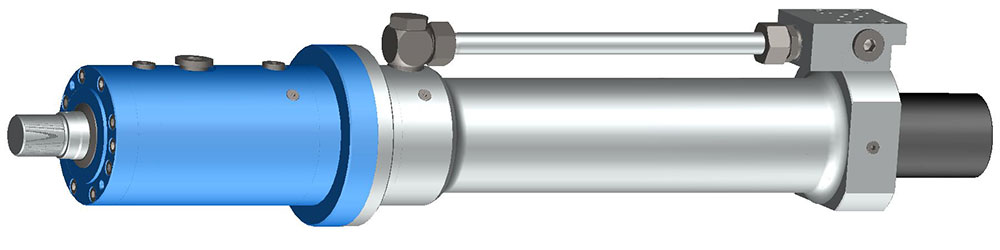

Le bloc de commande peut être utilisé pour commander le bloqueur de tige Ratio-Clamp®. Celui-ci peut également assurer la réduction de pression vers le Ratio-Clamp®.
