Éléments de fixation
Numéros de pièces uniques et petites séries

Des éléments de fixation précis sont fabriqués chez Hänchen depuis le début de la construction de vérin hydraulique en 1925. Depuis toujours, de nombreuses solutions individuelles sont réalisées - exactement ce dont vous avez besoin pour que cela s'adapte à votre application.

Pour des forces de 1 kN à 6 000 kN. Que ce soit selon DIN, ISO ou votre propre norme, nous produisons selon votre dessin ou prenons en charge l'ingénierie complète pour vous, y compris le conseil.

Ce qui nous distingue :

Réalisation de votre demande
Grands diamètres de composant, jusqu'à 200 mm
Pièces uniques et petites séries
Fabriqué en Allemagne

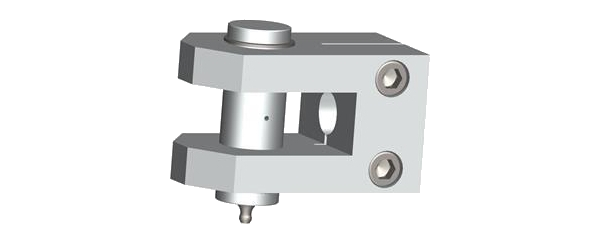

Éléments de fixation et chapes rapportées

Pour la connexion d'éléments pivotants tels que des tringles de transmission ou de direction, les tenons à bague avec douille en bronze, les billes de tige ou les chapes sont appropriés. La fixation dans la machine est facilitée par les chapes rapportées appropriées. Nous recherchons le matériau de palier approprié pour votre application : soit des douilles en bronze lubrifiées, soit des paliers en plastique sans entretien.

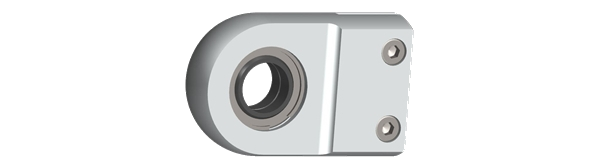

Éléments de liaison articulés

Une rotule radiale dans une tête de rotule compense, outre le mouvement de rotation, également la déviation latérale et le basculement. Les paliers sont conformes à la norme DIN 12240-1 forme E, G ainsi que forme W avec bague intérieure élargie. Ils sont réalisés en tant que paliers sans entretien avec un film de glissement en plastique à faible frottement et résistant à l'usure ou en tant que rotules nécessitant un entretien, également pour des changements de vibrations élevés.

Brides de fixation

Les brides tourillons rondes, rectangulaires ou peuvent être utilisées comme élément de fixation de composant sur une machine. La bride tourillons permet une mobilité facile autour de l'axe transversal et peut transmettre des forces longitudinales très élevées. Avec les chapes rapportées appropriées, les paliers oscillants sont faciles à intégrer dans la machine.

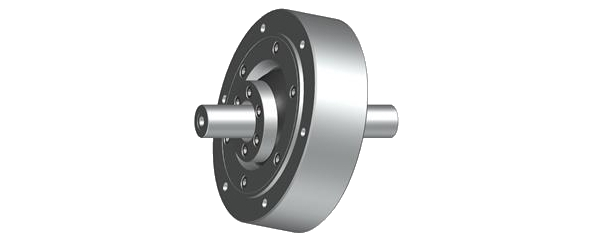

Brides articulées

L'alternative particulièrement peu encombrante pour la transmission de forces élevées avec de très grands angles d'inclinaison. La bille entourée par les coquilles de palier peut être fixée directement sur des arbres, des tiges ou d'autres composants de machine. La coquille de palier elle-même est fixée par des vis, ce qui permet une compensation idéale du décalage des composants.

Exemples d'utilisation d'éléments de fixation

	Bloc de corps de palier pour colonnes de guide hydrostatiques Étapes de fabrication : fraisé, rectifié plan et surface brunie Matériau : acier, longueur 400 mm, largeur 200 mm et hauteur 600 mm, diamètre d'alésage 200 mm
	Support de pièce à tester Étapes de fabrication : perçage et fraisage ainsi que phosphatation de la surface Matériau : S355, longueur 505 mm, largeur 60 mm et hauteur 320 mm
	Corps de palier Étapes de fabrication : perçage et fraisage ainsi que phosphatation de la surface Matériau : S355, longueur 320 mm, largeur 60 mm et hauteur 505 mm
	Corps de palier ou logement de palier Étapes de fabrication : perçage et fraisage ainsi que phosphatation de la surface Matériau : S355, longueur 320 mm, largeur 60 mm et hauteur 245 mm
