Vérins hydrauliques standard
Fabricant de vérins hydrauliques
Les vérins hydrauliques offrent beaucoup d’avantages : ils sont durables, à faible frottement et robustes. Les séries 120 et 300 que nous fabriquons en tant que fabricant de vérins hydrauliques ont une excellente réactivité, une faible usure et donc de longs intervalles de maintenance.
Dans la qualité Hänchen typique avec des éléments d'étanchéité adaptés, ces vérins standard répondent aux exigences techniques les plus élevées, pour des entraînements sûrs et fiables.
Au-delà de nos modules standard, nous développons et produisons des vérins hydrauliques spéciaux individuels de haute qualité pour les domaines d'application les plus divers.
- Démarrage à partir de l'arrêt sous pleine charge
- Puissance disponible en continu et simultanément
- Construction compacte
- Faible frottement
- Aucun risque de défaillance
- Aucun effet de stick-slip
Propriétés d'un vérin hydraulique
Avantages de l'hydraulique
- Prêt à démarrer : depuis l'arrêt sous pleine charge
- La construction compacte avec une faible inertie garantit une densité de puissance élevée. Ainsi, les vérins peuvent démarrer immédiatement sous pleine charge et changer rapidement de sens de mouvement.
- En position : dans toutes les situations
Les vitesses sont réglables en continu avec un concept de régulation simple et une grande précision de positionnement, même lorsque les exigences varient considérablement.
- Rapide : même avec une charge élevée
La force et la vitesse sont constantes et peuvent être utilisées simultanément à pleine puissance.
- Vérins hydrauliques pour chaque plage de fréquence
La dynamique requise de l'entraînement détermine le type d'effet du vérin. Avec des vannes de contrôle rapides, même les vérins simple tige atteignent une qualité de profil élevée à hautes fréquences. Les valeurs limites indiquées dans le diagramme sont des valeurs indicatives pour votre conception. Elles dépendent de différentes conditions d'utilisation - nous vous aidons dans votre choix.
Séries de vérins standards de Hänchen
Pour les oscillations à course longue et courte
Notre vaste gamme standard est parfaitement adaptée à de nombreuses applications différentes.
Nous proposons une large gamme de vérins standard spécialement conçus pour les essais impliquant des dynamiques élevées. Pour en savoir plus, cliquez ici :
Vérins de série
Conception optimisée pour vous - Processus optimisé pour nous

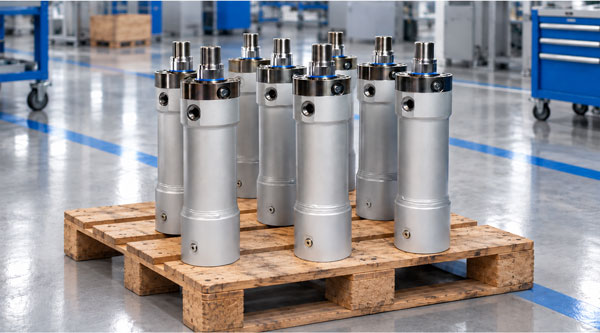

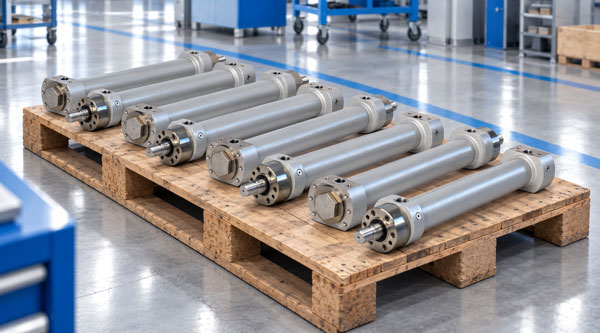

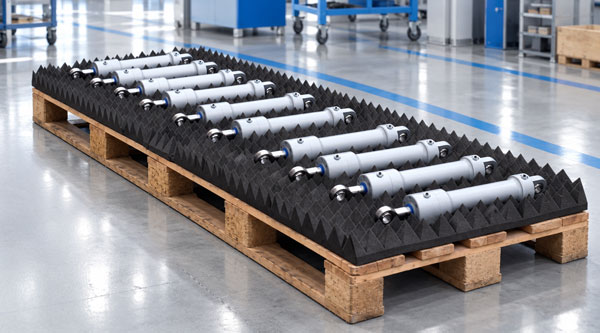

En cas de besoin répété d'une plus grande quantité de lots, il est intéressant de concevoir le vérin hydraulique exactement selon les exigences respectives. Ici, Hänchen, en tant que fabricant de vérins hydrauliques, adopte une approche globale afin de proposer un vérin de série avec un rapport qualité-prix optimisé.
- Faibles coûts unitaires des vérins
- Le vérin peut faire exactement ce que l'application exige
- Délais de livraison rapides grâce à des processus optimisés pour la série
- Approvisionnement rapide en pièces de rechange grâce au stockage des joints
Pour tout besoin en vérins double effet
en tant que vérins de série,
veuillez nous contacter directement :
Systèmes de joints et de guidage
Le système de joints dans le fond et sur le piston est l'élément central d'un vérin hydraulique et détermine les possibilités d'utilisation. Il définit les propriétés de frottement et le comportement stick-slip du vérin standard, les vitesses réalisables et l'impact des forces radiales.
L'équipement d'un vérin hydraulique décrit ses caractéristiques internes déterminantes, qui influent directement sur ses performances et sa durée de vie. Cela inclut principalement la configuration des joints, des guides et la qualité des matériaux :
- Systèmes de joints et de guidage pour pistons et fonds
- Le matériel des joints utilisé (par ex. à base de FKM)
- La qualité de la tige de piston (matériau et revêtement de surface)
La sélection ciblée de ces caractéristiques permet d'adapter le vérin de manière optimale à son application spécifique et aux conditions de fonctionnement respectives.
Questions sur l'équipement
des vérins hydrauliques
- Quel est le rôle des systèmes de joints dans un vérin hydraulique ?
-
Le système de joints détermine le frottement, le comportement stick-slip, la vitesse admissible et l'usure d'un vérin hydraulique. Le bon joint influence ainsi de manière significative la précision, la durée de vie et l'efficacité énergétique de l'application.
- Pourquoi les surfaces de glissement rodées du vérin sont-elles utilisées ?
-
Les surfaces de glissement rodées améliorent la lubrification entre le joint et le fût du vérin et augmentent la circularité de la tige de piston pour une pression d'appui uniforme du joint. Cela réduit le frottement et l'usure, tandis que la durée de vie et la fiabilité de fonctionnement du vérin hydraulique augmentent.
- Pourquoi les vérins hydrauliques Hänchen atteignent-ils une durée de vie particulièrement longue ?
-
La longue durée de vie repose sur une grande précision de fabrication, des surfaces de glissement rodées, des systèmes de joints modernes et un usinage précis de tous les composants. Ces caractéristiques réduisent durablement le frottement, l'usure et les pannes imprévues.
Accessoires et outils pour vérins standards
Éléments de fixation, outil de montage et composants du système
Nos accessoires disponibles en standard sont disponibles dans le configurateur de produits HÄKO adapté à votre vérin sélectionné.
Données techniques des vérins standard Hänchen
Vérins hydrauliques du fabricant
Type d'effet : vérin simple tige, vérin double tige | Systèmes de joints : système de base, Servocop®, Servoseal®, Servofloat® |
Vitesses : jusqu'à 2 m/s | Course : 1 - 6 000 mm
Le calculation hydraulique des vérins hydrauliques, ainsi que la sélection des accessoires, vannes et fiches techniques appropriés, peuvent être effectués dans notre configurateur de produits HÄKO.
| Série 120 | Série 300 | |||||||
| Alésage (mm) |
Ø tige (mm) |
Force F1 | F2 (kN) |
Pression max.* (bar) |
Force F1 | F2 (kN) |
Pression max.* (bar) |
|||
| 25 | 12 16 |
7,4 | 7,4 | |
5,7 4,3 |
150 150 |
14,7 | |
--- 8,7 |
--- 300 |
|
| 32 | 16 20 |
12,1 | 12,1 | |
9,0 7,4 |
150 150 |
24,1 | |
--- 14,7 |
--- 300 |
|
| 40 | 20 25 30 |
18,8 | 18,8 | |
14,1 11,5 --- |
150 150 --- |
37,7 | 37,7 | |
--- 23,0 16,5 |
--- 300 300 |
|
| 50 | 25 30 40 |
29,5 | 29,5 | |
22,1 18,8 --- |
150 150 --- |
58,9 | 58,9 | |
--- 37,7 21,2 |
--- 300 300 |
|
| 60 | 30 40 50 |
42,4 | 42,4 | |
31,8 23,6 --- |
150 150 --- |
84,8 84,8 |
--- 47,1 25,9 |
--- 300 300 |
|
| 80 | 40 50 60 |
75,4 | 75,4 | |
56,5 45,9 --- |
150 150 --- |
150,8 | 150,8 | |
--- 91,9 66,0 |
--- 300 300 |
|
| 100 | 50 60 80 |
117,8 | 117,8 | |
88,4 75,4 --- |
150 150 --- |
235,6 | 235,6 | |
--- 150,8 84,8 |
--- 300 300 |
|
| 125 | 60 80 100 |
184,1 | 184,1 | |
141,7 108,7 --- |
150 150 --- |
368,2 | 368,2 | |
--- 217,4 132,5 |
--- 300 300 |
|
| 140 | 80 100 |
230,9 | 230,9 | |
155,5 113,1 |
150 150 |
461,8 | |
--- 226,2 |
--- 300 |
|
| 160 | 80 100 |
301,6 | 301,6 | |
226,2 183,8 |
150 150 |
603,2 | |
--- 367,6 |
--- 300 |
|
| 180 | 100 120 |
381,7 | 381,7 | |
263,9 212,1 |
150 150 |
763,4 | |
--- 424,1 |
--- 300 |
|
| 200 | 100 120 140 |
628,3 | 628,3 | |
471,2 402,1 --- |
200 200 --- |
942,5 | |
--- --- 480,7 |
--- --- 300 |
|
| 220 | 120 140 160 |
760,3 | 760,3 | |
534,1 452,4 --- |
200 200 --- |
1.140,0 | |
--- --- 537,2 |
--- --- 300 |
|
| 250 | 120 140 180 |
981,7 | 981,7 | |
755,6 673,9 --- |
200 200 --- |
1.472,0 | |
--- --- 709,2 |
--- --- 300 |
|
| 300 | 160 200 |
1.413,7 | | 1 011,6 --- |
200 --- |
2.120,6 | |
--- 1 178,2 |
--- 300 |
|
* Pour la fixation avec fixation pivotante, la pression est limitée à 120 bars.
F1 = Force en poussant lors de la sortie de tige du vérin | F2 = Force en tirant lors de la rentrée de la tige du vérin
Pour les vérins double tige, la rentrée et la sortie de tige correspondent à la valeur F2.
FAQ - Vérins standard
Questions générales
- Quels sont les avantages des vérins hydrauliques Standard Hänchen ?
Les vérins standard Hänchen se caractérisent par une longue durée de vie, une grande précision de positionnement, un faible frottement, un rendement élevé et une conception compacte. De plus, les utilisateurs bénéficient de longs intervalles de maintenance et d'une qualité de fabrication supérieure.
- Dans quels domaines d'application typiques les vérins hydrauliques sont-ils supérieurs aux solutions électromécaniques ?
Les vérins hydrauliques sont toujours supérieurs aux entraînements électromécaniques lorsque des forces élevées, de grandes courses, une dynamique élevée ou des conditions environnementales particulièrement rudes sont requises. Les domaines d'application typiques sont :
- Presses et techniques de formage – avec des forces de processus très élevées
- Plasturgie et moulage sous pression – ouverture et fermeture rapides de moules lourds à cadence élevée
- Bancs d'essai – simulation de cycles de charge précis sur des millions de cycles
- Plateformes de mouvement et hexapodes – mouvements sensibles et sans à-coups
- Installations avec de nombreux entraînements – un seul groupe alimente plusieurs vérins simultanément
- Qu'est-ce qui distingue les vérins de série des solutions standard ?
Les vérins de série sont spécialement conçus pour répondre aux exigences d'une application récurrente. Les matériaux, les joints et la conception sont optimisés, ce qui améliore le rapport qualité-prix en production de série. Ces adaptations sont particulièrement avantageuses pour les applications ayant un besoin régulier et des commandes subséquentes planifiées.
- Quel est le rôle de l'amortissement de fin de course dans un vérin hydraulique ?
L'amortissement de fin de course freine la vitesse du piston de manière contrôlée juste avant d'atteindre la fin de course. Cela évite un arrêt mécanique brusque, réduit la contrainte sur la structure de la machine, minimise les bruits et augmente la durée de vie du vérin.
Vous en saurez plus sur l'amortissement de fin de course dans nos informations techniques.
