Maintenance
Bloqueurs de tige : Ratio-Clamp® et dispositif antichute
Bloqueurs de tige : Ratio-Clamp® et dispositif antichute
| DANGER ! | Danger de mort en cas de mise hors service incorrecte !
|
| AVERTISSEMENT | Danger de mort dû à la haute pression !
|
| REMARQUE | Dommages causés par une manipulation incorrecte !
|
| REMARQUE | Pollution de l'environnement et risque de glissade dus à une fuite d'huile hydraulique.
|
| REMARQUE | Le remontage du bloqueur de tige nécessite un contrôle et un réglage de la force de retenue.
|
Vérification du bloqueur de tige
Selon la sollicitation, régulièrement, au moins semestriellement ou après des périodes d'arrêt prolongées :
- Vérifier l'étanchéité.
- S'assurer que la force de retenue correspond à la valeur indiquée dans la documentation.
Selon l'utilisation, mais au moins une fois par an :
- Faire vérifier l'état et l'efficacité par un expert.
- Respecter les prescriptions légales.
En cas d'utilisation comme dispositif de maintien :
- Vérifier le bloqueur de tige utilisé individuellement conformément à la norme produit ; le soumettre à une charge d'au moins 1,5 fois la charge à maintenir en position haute (E ≥ 1s) ; les bloqueurs de tige redondants, si possible, chacun individuellement à une charge d'au moins 1,1 fois la charge normalement maintenue conjointement par tous les bloqueurs de tige (E ≥ 1s).
- En l'absence de spécifications d'essai dans la norme produit, effectuer des mesures d'essai automatiques, y compris l'intervalle d'essai, conformément à l'évaluation des risques et au manuel d’instructions de la machine.
Faire vérifier le Ratio-Clamp® de Hänchen :
- sans fonction de sécurité, au plus tard après deux millions de cycles de serrage.
- avec fonction de sécurité, au plus tard après un million de cycles de serrage.
Faire vérifier le dispositif antichute de Hänchen :
- au plus tard après deux millions de cycles de serrage « sécuriser la charge ».
- au plus tard après 100 000 opérations de serrage « reprise de charge ».
Identification du produit
En mentionnant le numéro de série, gravé sur le produit et la plaque d'identification, nous pouvons traiter rapidement votre demande. Même après 50 ans !
Pour les commandes de pièces de rechange :
- Indiquer le numéro de série à 7 chiffres - voir la plaque d'identification.
- Pour les produits plus anciens (avant 05/2010), indiquez le numéro de commande ou de commission à 6 chiffres.
Type :
- RC = dispositif de serrage Ratio-Clamp®
- AS = dispositif antichute

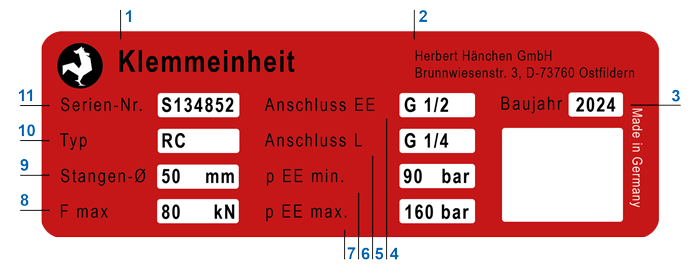

Exemple de plaque d'identification du bloqueur de tige
|
|
Si les données sur la plaque d'identification ne sont plus lisibles :
- le numéro de série du bloqueur de tige est gravé au-dessus du raccord de déverrouillage (EE).
- le numéro de série est indiqué dans la confirmation de commande, les documents d'expédition et la facture.
